| | 三维参数化设计技术在真空淬火炉中的应用 | | 发表时间：2008-3-20 王洪峰 高天晖 徐松林 来源：万方数据 | | | 真空淬火炉作为真空热处理设备的一种,具有系列化、模块化的特点,很适合采用自动、高效的参数化设计方法。本文介绍了真空淬火炉参数化设计系统（VQF-PDS）的组成和开发思路,该系统是针对真空淬火炉中的一种典型类型--卧式单室气冷真空淬火炉（炉体部分）而开发的真正的三维参数化设计应用程序,用以满足该类型产品多种规格及变型产品的参数化设计要求。 |
| | 在机械计算机辅助设计领域,二维设计已逐渐向三维设计过渡,这是 3D5技术发展的必然趋势。人在设计零件时的原始冲动是三维的,是有颜色、材料、硬度、形状、尺寸、位置、相关零件、制造工艺等关联概念的三维实体,甚至是带有复杂运动关系的三维实体。如果能直接以三维概念开始设计,将会使整个设计过程可以完全在三维模型上讨论,对设计的辅助就很容易迅速扩大到设计的全过程,并且可以组建进行有限元分析的原始数据,进而进行零件几何形状的优化设计。
参数化设计是机械设计的一个发展方向。参数化技术就是在保持给定的约束条件和几何拓扑结构的前提下,按用户所给定的参数值刷新模型。这要求参数化设计系统必须保存图形的几何和拓扑信息,以及图形元素之间的各种约束关系。通俗来说,参数化设计一般是指零件或部件的形状比较定型,用一组参数约束该几何图形的一组结构尺寸序列,参数与尺寸有显示对应,当赋予不同的参数序列值时,就可驱动原几何图形达到新的目标几何图形。

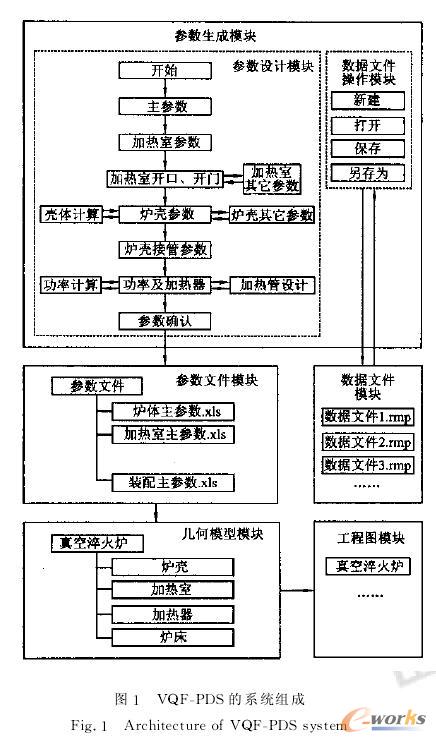

笔者结合实际工作经验,采用三维参数化技术,利 用Autodesk Inventor、Microsoft Excel、Microsoft Visual Basic等先进的支撑软件,开发出真空淬火炉参数化设计系统（VQF-PDS）,实现了由参数到三维模型,进而生成二维工程图的自动过程。该系统由五部分组成。几何模型模块、工程图模块、参数文件模块、数据文件模块及参数生成模块(PCM)如图1所示。
VQF-PDS用Autodesk Inventor构建产品的几何模型并根据几何模型创建工程图；用Microsoft Excel生成参数文件,并将参数文件与几何模型相关联；用Microsoft Visual Basic编制参数生成模块（PCM）的应用程序及界面。PCM用来修改参数文件中的参数值。当参数文件发生数值上的变化后，几何模型也会发生相应的改变，从而达到参数化设计的效果。为了保存不同规格型号炉子的参数数据，系统设立一个数据文件模块。数据文件模块包含若干数据文件，每个文件包含一套完整的参数数据。数据文件可由 PCM 调用（读取）保存（写入），并可将参数数据转存到参数文件。 | | 本网发表此文，并不代表赞同本文的观点。 | | | | | 责任编辑：eworks编辑 |
| | | |
|
