第三章 曲线功能

    3.1.4  倒斜角

    用于在两条共面的直线或曲线之间生成斜角。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“倒斜角”命令。

    执行上述方式后，系统会打开如图3-10所示“倒斜角”对话框。

图3-10 “倒斜角”对话框

    【选项说明】

    （1）简单倒斜角：该选项用于建立简单倒角，其产生的两边偏置值必须相同，且角度为45º并且该选项只能用于两共面的直线间倒角。选中该选项后系统会要求输入倒角尺寸，而后选择两直线交点即可完成倒角，如图3-11所示。

图3-11 “简单倒角”示意图

    （2）用户定义倒角：在两个共面曲线（包括圆弧、样条和三次曲线）之间生成斜角。该选项比生成简单倒角时具有更多的修剪控制。单击此按钮，打开如图3-12所示的“倒斜角”对话框。

图3-12 “倒斜角”对话框

    1）自动修剪：该选项用于使两条曲线自动延长或缩短以连接倒角曲线。

    2）手工修剪：该选项可以选择想要修剪的倒角曲线。然后指定是否修剪曲线，并且指定要修剪倒角的哪一侧。选取的倒角侧将被从几何体中切除。

    3）不修剪：该选项用于保留原有曲线不变。

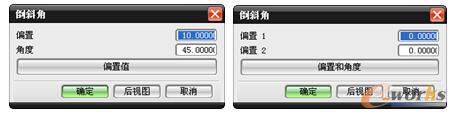

    当用户选定某一倒角方式后，系统会打开如图3-13所示“倒斜角”对话框，要求用户输入偏置值和角度（该角度是从第二条曲线测量的）或者全部输入偏置值来确定倒角范围，以上两选项可以通过“偏置值”和“偏置和角度”按钮来进行切换。

图3-13 “偏置选项”对话框

    “偏置”是两曲线交点与倒角线起点之间的距离。对于简单倒角，沿两条曲线的偏置相等。对于线性倒角偏置而言，偏置值是直线距离，但是对于非线性倒角偏置而言，偏置值不一定是直线距离。
