第三章 工程制图的实用功能剖析

3.1  工程图实例精讲

    下面的示例说明了从现有的3D模型创建图纸的过程，有关特定功能或操作的详细说明请参见本章后面部分的介绍。

操作步骤

1 打开部件文件

    本例使用自包含的制图模式，所以，首先打开要制作工程图的部件文件（位于随书光盘上的example\cha03\gct.prt），如图3-1所示。

图3-1  打开部件文件

2 创建新图纸

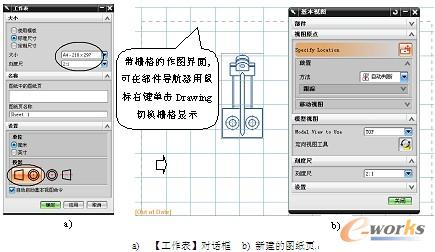

    创建图纸的第一步是制作一张新图纸页。为此，对于以前没有创建图纸的部件，单击【标准】工具条上的“开始”按钮，然后选择【制图】命令，或者直接按快捷键〈Ctrl+Shift+D〉，系统弹出【工作表】对话框，如图3-2a所示为新图纸页指定各种参数，包括图纸大小、缩放比例、测量单位和投影角度。所有参数设置完毕后，单击【确定】按钮或鼠标中键，图形窗口将显示新建的图纸页，如图3-2b所示。

图3-2  创建新图纸

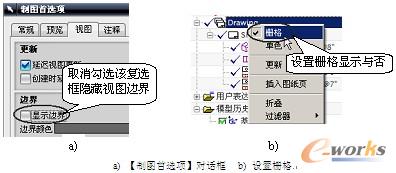

图3-3  视图边界与栅格

3 导入模型视图

    要处理图纸，可以先将基本（模型）视图导入到图纸上。一旦导入了基本视图，即可根据它创建其他视图，包括正交视图、辅助视图、局部放大图和剖视图。导入的模型视图确定了从其投影的视图的正交空间和视图对齐情况。可以根据需要导入许多模型视图，然后从每个视图进行投影。

    要导入模型视图，可选择菜单【插入】-【视图】-【基本视图】命令，或者单击【图纸】工具条上的“视图”按钮，系统将显示【基本视图】对话框。在本例中由于在【工作表】对话框中勾选了【自动启动基本视图命令】复选框，所以这一命令已自动启动，如图3-2b所示。

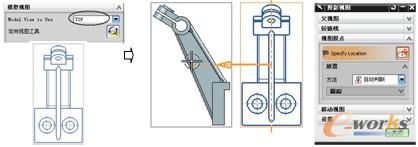

    从【基本视图】对话框上的【模型视图】下拉列表框中选择右视图（TOP），视图预览将会更新为俯视视图。然后，单击鼠标左键指定一个位置来放置该视图，如图3-4所示。

图3-4  放置导入的模型视图
