第三章第3章 PowerMILL多轴加工编程专用策略

第一节 3.1 点投影精加工策略

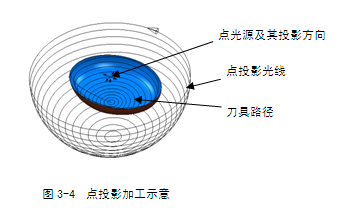

点投影精加工策略投影一个圆球（或者是圆球面的一部分）参考图线到模型表面，圆球的中心为参考图线的焦点。通俗地，也可以理解为一个白炽灯泡发出的光线以圆形或螺旋线参考图形的形式投射到模型表面上形成刀具路径，如图3-4所示。

在PowerMILL综合工具栏中，单击刀具路径策略按钮

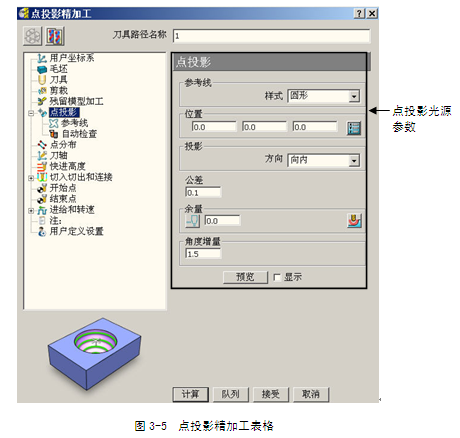

，打开策略选取器，在精加工选项卡中选择点投影精加工，单击“接受”按钮打开点投影精加工表格，如图3-5所示。　

图3-5所示点投影光源参数的含义如下。

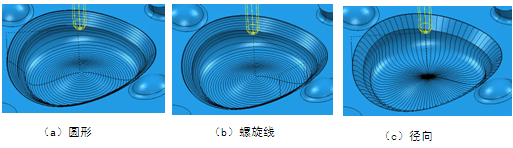

1 样式：定义刀具路径的形式。包括圆形、螺旋线和径向三种样式，如图3-６所示。

2 位置：定义点光源的中心位置，输入当前激活的坐标系下的X、Y、Z值来定义。
3 方向：定义投影方向，包括向内和向外两个选项。
      ① 向内：投影光线指向光源中心，这个选项通常情况下用于加工型芯。
      ② 向外：投影光线背离光源中心，这个选项通常情况下用于加工型腔。
4 角度增量：定义刀具路径的行距值。

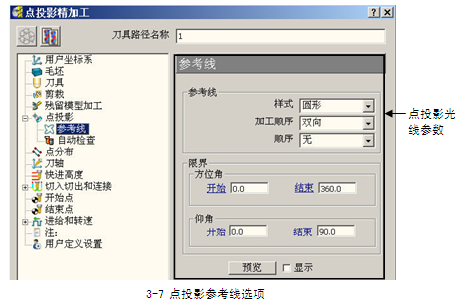

      在点投影精加工表格的策略树中，单击参考线树枝，调出参考线选项卡，如图3-7所示。

      图3-7所示点投影光线参数的含义如下。

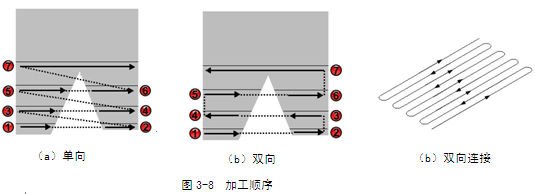

1 加工顺序：定义相邻刀具路径段的连接方式，包括单向、双向和双向连接三种方式。
      ①单向：刀具保持一个切削方向。
      ② 双向：刀具在两个方向上切削，相邻路径段间没有连接移动。
      ③ 双向连接：刀具在两个方向上切削，路径段间有连接移动，如圆弧连接。这三个
      选项实施例分别如图3-8所示。

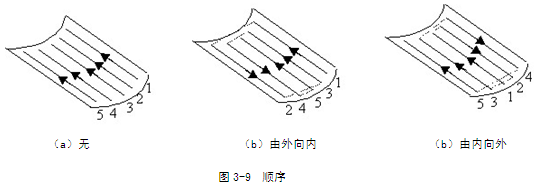

2 顺序：定义刀具路径段的先后顺序。包括无、由外向内和由内向外三个选项。
      ① 无：保持平行刀具路径段不变化。
      ② 由外向内：刀具路径由平行转为等高或螺旋形式，由外向内铣削。
      ③ 由内向外：与由外向内相反，由内向外铣削。这三个选项实施例分别如图3-9所示。

3 方位角：用水平面上的角度值来定义零件在XOY平面内的加工范围。方位角以X轴为基准零线开始测量，逆时针为正值，如图3-10所示。

4 仰角：用垂直面内的角度值来定义零件高度方向（XOZ或YOZ平面）上的加工范围。在开始角和结束角之间分布刀具路径。仰角以水平面（即XOY平面）为基准零平面开始测量，逆时针为正值，如图3-11所示。

例3-1 底座零件凹型腔特征精加工
如图3-12所示底座零件，要求编制底座零件中部的凹圆槽型面精加工刀具路径。

［数控编程工艺思路］

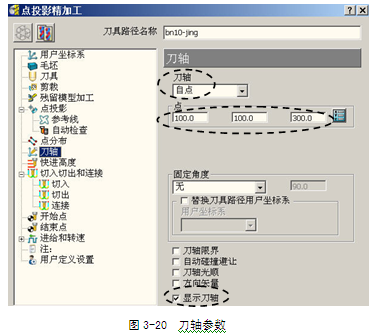

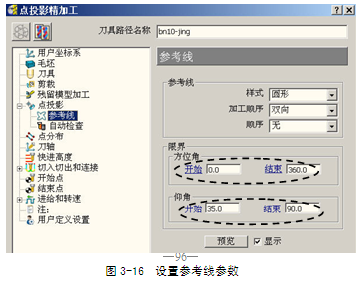

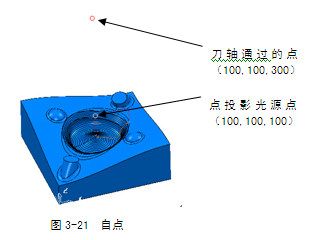

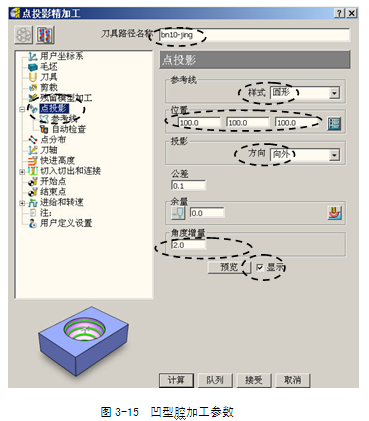

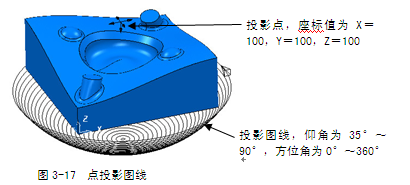

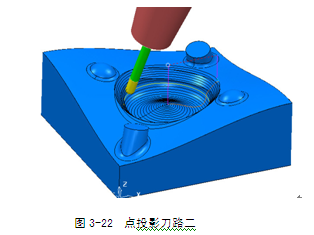

      如图3-12所示底座零件，中部凹型腔的部分侧面是负角面，使用三轴加工方式无法将凹型腔切削到位。本例拟采用五轴加工方式，使用点投影精加工策略配合自点刀轴矢量控制方法来计算该型腔精加工刀路。

［详细操作过程如下］
步骤一打开加工项目文件
      （１）复制加工项目文件到本地硬盘：复制*:\Source\ch3\3-1 point projection文件夹到E:\ PM MA2012目录下。
      （２）打开加工项目：在下拉菜单条中，执行“文件”→“打开项目”，打开“打开项目”对话框，选择E:\ PM MA2012\3-1 point projection文件夹，单击“确定”按钮，完成项目打开。
      在本加工项目文件中，已经设置好了毛坯、快进高度、切削用量以及起始点和结束点等参数，并创建了一把直径为10m的球头铣刀及刀具夹持。

步骤二分析负角面
      （１）设置拔模角警告值：在PowerMILL下拉菜单条中，执行“显示”→“模型”，打开模型显示选项对话框，设置“拔模角阴影”选项栏内的“警告角”为1，如图3-13所示。即只要模型上表面拔模角的绝对值等于或大于1（不论是正的拔模还是负的拔模），都用颜色来警告。单击“接受”按钮完成设置。
