第四章 2D网格划分

第一节 automesh网格划分

    STEP 04 移除模型中所有面倒圆。

    (1)进入defeature面板。

    (2)进入surf fillets子面板。

    (3)若模型没有被渲染,单击Shaded Geometry and Surface Edges(图标)按钮。

    (4)在find fillets in selected中选择surfs。

    (5)选择surfaces>Displayed。

    (6)在min radius栏中输入2.0。

    (7)单击find搜索模型中半径大于或等于2.0的面倒圆,如图4-12所示。

模型中符合搜索条件的面倒圆位置

图4-12 模型中符合搜索条件的面倒圆位置

    (8)单击remove按钮移除这些面倒圆。

    STEP 05 移除模型中所有边倒圆。

    (1)进入defeature面板。

    (2)进入edge fillets子面板。

    (3)选择surfaces>Displayed。

    (4)在min radius栏中输入1.0。

    (5)设置面板下方按钮为all,查找所有符号条件的边倒圆。

    (6)单击find搜索模型中所有的半径大于或等于1的边倒圆,满足条件的边倒圆均用F标识,如图4-13所示,半径线标识圆角起点和终点。

模型中边倒圆位置

图4-13 模型中边倒圆位置

    (7)单击remove删除选中的边倒圆。

    STEP 06 对简化后的模型进行网格划分并检查网格质量。

    (1)进入automesh面板。

    (2)选择surfs>displayed。

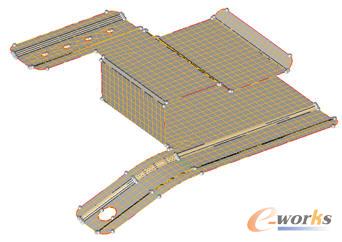

    (3)单击mesh,观察网格排列是否整齐,网格如图4-14所示。

模型简化后二维网格

图4-14 模型简化后二维网格

    (4)改善几何模型的拓扑结构,提高网格质量。
