添加公差的操作过程是：

    双击现有尺寸，按下右面的“>”按钮，将展开如图02的选项列表，在其中选定“公差…”，将弹出图03的界面。

    图02 设置公差

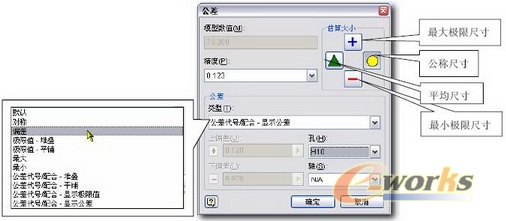

    图03 公差设置界面

    之后的操作，最典型的就是：

    (1) 在其中展开“类型”列表，可见图03左侧的结果。这是所有可用的公差设置模式。多数选择“公差代号/配合-显示公差”模式，并支持GB标准；

    (2) 在图03右下所示的界面中，根据设计需要选择“轴”或“孔”，并展开公差类型列表，选择配合类型和精度等级；

    (3) 确定。

    这样，由于公差的存在，决定了草图具有了极限尺寸；而草图的极限尺寸，决定了未来三维模型的可能大小；未来模型的大小，决定了这个零件在装配中的表现。

    2.2. 功能祥解

    2.2.1. 关于“估算大小”

    这是设置结果模型按照何种实际尺寸构造，也就是“模型实际大小”。图03中已经标注了四个开关的作用，它们是：用平均尺寸创建模型、用工程尺寸创建模型、用最大极限尺寸创建模型和用最小极限尺寸创建模型。这个机制将能使模型按需要形成不同的实际尺寸，作为更进一步的、基于装配的关联尺寸析计算，奠定了必要的基础条件。

    对于不是按公称尺寸建模的设置，Inventor会在尺寸文字下方加上下划线以示区别。其中只有一个例外，就是使用了“公差代号/配合-显示公差”模式，这种条件下不出现下划线。

    注意：

    这种下划线，会延续到相关工程图的模型尺寸引用之后，这样的尺寸标注也会带有下划线。
