| | Autodesk Inventor 2008新增秘技指南（中） | | 发表时间：2008-3-4 Autodesk 来源：互联网 | | | Autodesk Inventor 产品线是 AutoCAD 软件用户的绝佳选择。Inventor 产品为制造业提供了完善整合3D设计与记录工具：用于建立管路系统与验证设计的 Autodesk Inventor PROFESSIONAL；用于 2D 蓝图与细部设计的AutoCAD Mechanical，以及用于数据管理的Autodesk Vault。 Inventor产品线可带来3D 生产力的提升，同时透过真正的DWG档案兼容性来保存2D的工程设计。Inventor也带来突破性的模型建立典范：Functional Design。Functional Design 让设计工程师超越几何模型建立工作的限制，并让他们可以专注于解决问题，而不是将时间全部花在设计所需的3D几何形状上。 |
| |
Inventor 的「开启」对话框已经由「开新档案」对话框所取代，这个新的对话框符合标准的 Windows 对话框定义。这些对话框以及「放置组件」、「另存」和「另存复本为」的对话框一样是可以调整大小、保留目录并显示设定值，且对「桌面」、「我的文件」、「我的网络」等等可以直接进行标准存取。
六、形状设计
形状管理员已经取得新的工具，以改善复杂的设计作业流程并简化液压与气动组件的设计。
零件模型工具

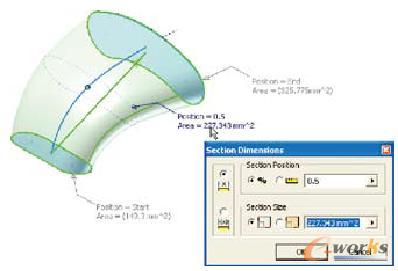

面积断面混成：在「断面混成」工具里有个新的「面积断面混成」选项可让设计工程师沿着中心线挑选点，并对各点定义截面区域或比例系数。此功能的主要用意是在于简化液压与气动组件的设计，但也可用来随设计工程师的想法放置与比例放大截面，以为了美观的目的而调整断面混成的形状。
边界条件现在会影响整个断面混成而不是单一剖面，提供较平滑、有组织的形状；表面的行为的强化改善了布尔、薄壳与偏移的运算。

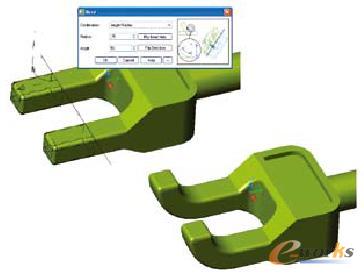

新的折弯零件特征
透过在 Inventor 2008 里新的「折弯零件」工具，设计工程师现在可以沿着所选定的草图线弯曲既有的零件本体，可让经转译的 MDT 弯曲功能如同原生 Inventor 图案般加以编辑。
攻牙孔
既有的孔功能已经改善成以处理攻牙孔、钻孔、锥坑与浅柱坑等孔类型均有支持。柱坑类型并无推拔支持，因为这个选项将会产生无效的螺纹。
经改善的回转功能
「回转」工具有额外的终止点选项，可搭配工作平面与面来使用，据以控制所产生旋转功能的范围。新的「螺旋曲线」功能可以透过此项新的「螺旋曲线」工具以建立螺旋曲线，本工具支持自然的与扁平端的条件。
透过 3D 曲线来分割平面
此「分割」工具现在可以搭配投射的 3D 曲线使用，以分割其所在的平面。
关联的投影切割边
运用「投影切割边」工具所建立的草图几何图形现在可以完全关联到浏览器里草图节点之下的「投影切割边」节点。在「投影切割边」节点按下鼠标右键然后选择「中断连结」选项来加以中断关联性。
关联的交叉零件表面复制
「改良式复制对象」工具（先前称为「晋级」）让使用者可以针对会随着零件与配件的变更而更新的表面数据，建立关联性交叉零件复制。 | | | | |
|
|
|
| |
|
