| | 巧用Inventor设计高压变频器 | | 发表时间：2008-3-14 康宁 来源：万方数据 | | | 高压变频器外壳为钣金结构件，其结构复杂繁琐，里边的结构件数量多。一般的平面设计软件很难表达清楚，另外也很难让客户看到新产品的效果图。 |
| |

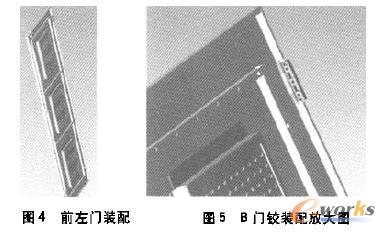

(2)利用容易的装配关系来确定复杂的不好操作的装配关系。如图4前左门装配图，以前B门铰套(见图5)和门板装配时很费劲，后来发现在添加装配约束命令中插人是最方便的，先把B门铰套装到单元柜骨架上的门轴上，然后把它升级，再拖到前左门装配中。

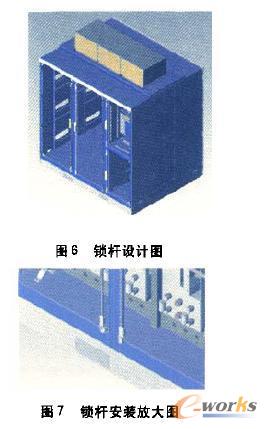

(3)利用直观法确定零件的大小。在锁杆设计图中(见图6、图7)锁杆的长度通过测量和计算来确定是件不容易的事。于是就想到运用Inventor的三维特性来实现，把其他件隐藏掉，露出所有待定的锁杆，通过更改各个锁杆的草图，反复几次直到锁杆头到了门琐单顶件的最佳位置，从而省却了计算。
(4)注意及时纠正Inventor的报错。当一个装配体完成后部件面板中出现黄色警告，意味着存在问题。报错会导致下面的工作没法进行，故应即刻改正。以前在不熟悉的阶段，设计中经常出现报错的情况，有时是装配约束过约束或装配约束矛盾，有时是参考关系出错。在前左门装配图中行程开关顶碰什和前左门板装配时就出过错。在此装配关系中，添加装配约束对话框里的配合用一次，表面平齐用两次才能正确装配行程开关顶碰件。发生此种错误是过约束造成的。另一种错误可能是两零件的位置关系发生意外。出现了错误Inventor会阻止你往下进行，直到改正。在这个意义上说，Inventor有强大的免疫功能。
(5)把握参考关系去留的最好时机。在装配中用投影几何图元法确立新零件是件很科学的事。零件与装配体或零件与零件间的参考关系有利有弊。在前期设计中零件还没完全定形，有了参考关系，如果改动某个零件，相应的零件或与之关联的装配体自动跟着变化.一旦零件确认下来，参考关系最好删除，如上所述，会因为移动一个零件导致Inventor报错，这样你会费时去排除。
(6)阵列零部件要把握时机。对于多个相同的且有着一定规律的零部件用阵列十分方便。在单元装配图中下层的单元装配好后如果用阵列很容易就能生成上层的单元，但用此命令前一定要把握机时机，如果先阵列好后再把单元降级到下一个部件，那么在新的部件中阵列的单元不存在了，做了无用功。所以一定要等到各部件安排好后再使用阵列。
(7)在Inventor中测量两孔的距离，只要先选其中一孔所在的面，然后再点需要测的孔，即可。
(8)在编辑零件用投影几何图元法时，有时看不到与之相关的零件的轮廓，这时需要选线框显示才能找到。
以上是在使用当中的一点体会，希望能对大家有所帮助。 | | | | |
|
|
|
| |
|
