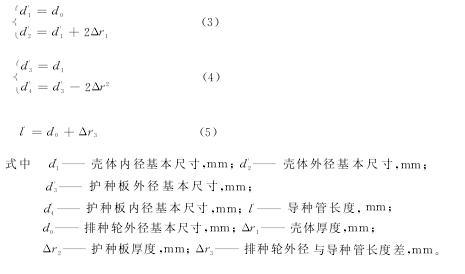

由式(3)、(4)、(5)和式(1)可知,壳体、护种板、导种管的大小被排种轮关联约束,若改变排种轮外径d0,关联零件也随之变化(见表1)。

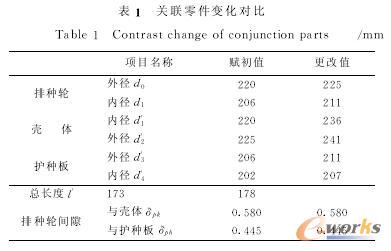

    由表1可知,当排种轮外径增加5mm后,相应的排种轮内径、壳体内外径、护种板内外径、导种管长度均跟随增加5mm。而排种轮厚度Δr为7mm,壳体厚度Δr1为8mm,护种板厚度Δr2为2mm,均未发生改变。这样顺利实现了装配的最终目的,即改变基础零件参数,关联零件将保持现有身份和功能,始终在装配关系的约束下自动跟随改变,其工程图亦自动变化。

    2.2.2轮轴和定位夹

    轮轴的装配关联设计可采用基孔制的孔轴配合,改变排种轮的孔径、孔两侧凸缘厚度、凸缘直径,可带动轴上相关结构的变化。定位夹是用来紧固排种轮于轴上的,以实现轴带动排种轮的转动排种运动。因此定位夹的设计可采用基轴制的孔轴配合,轴径变化可带动定位夹孔、定位夹凸缘、凸缘螺栓孔的变化。
