3表达视图和动态模拟

    3.1创建表达视图

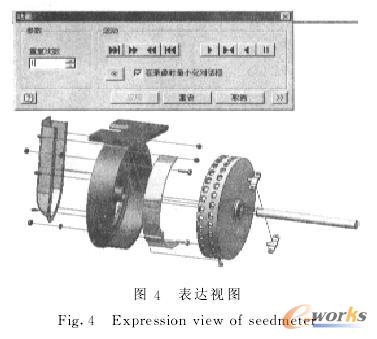

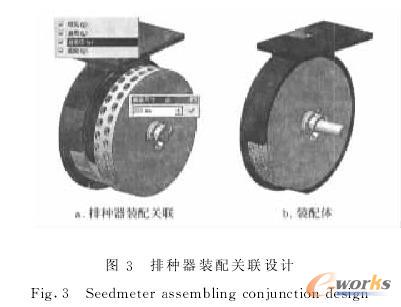

    零件三维实体建模完成之后,返回到部件装配环境中,即得到排种器部件的装配体(如图3b)。传统设计中,机器装配过程是比较难以表达的。Inventor的"表达视图"正是解决这种装配过程表达的有效工具。通过创建"表达视图",可以很轻松地沿一定路径移走各零件,生成爆炸图(如图4),使装配体的各个装配关系一目了然。


    3.2动态模拟

    装配体产生之后,通过动态干涉检验和间隙检测,可以发现零件设计是否正确,零件间间隙是否合理,以便及时发现设计中的错误,避免生产中由于装配不合理而造成的浪费。该排种器是小麦精密播种机的核心部件,其排种性能的优劣直接影响播种机播种性能。由于装配体是在装配环境下采用自上而下的设计方案--基于装配关系关联设计,设计过程保证了合理的配合,表1列出排种轮与壳体和护种板之间间隙值,在两组数据下,排种轮的充种、清种、护种和投种4个阶段的工作过程间隙值不变,保证了排种器工作性能的稳定可靠和种子较低的破碎率。

    利用Inventor表达视图的"动画"给出驱动方式,装配体就可以产生运动,从而设计出排种器的零件装配动画和排种器工作过程演示动画。表达视图的装配体爆炸图和动画可以进行保存,也可以通过录像功能以*avi文件格式输出,在Windows通用的播放软件工具中打开和播放。

    4工程图产生

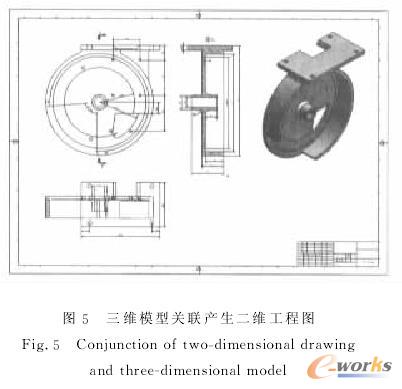

    三维设计的发展方向为无纸化生产,即三维模型直接经过数据加工软件处理,在数控机床上加工。但目前由于受一定条件的限制,仍然需要工程图纸指导生产。Inventor可以把三维模型自动转化为二维工程图(如图5所示),经过转化的图形比较准确,并且产生各种视图的功能比较齐全,如剖视图、轴测图、局部放大视图等都能自动生成,各种尺寸标注、形位公差、表面粗糙度等注释都可以自动产生。可以输出多种格式文件,其中*.dxf和*.dwg文件可以被AutoCAD所读写。三维和二维图是完全相关的,对实体进行修改时,它的二维工程图也随之修改;同样在二维工程图中修改基本尺寸,三维模型也随之变化。这样就能够确保三维实体和二维工程图的数据统一。


    5结论

    1)用Inventor对小麦精密排种器进行零件造型和装配关联设计,能准确设计复式型孔的三维自由曲面,正确表达零件装配关系。

    2)通过Inventor表达视图创建排种器爆炸图、动态模拟装配过程和工作过程,并进行间隙检测,可单独保存或输出,提高产品直观性。

    3)可以方便地产生排种器及各个零件的二维工程图,实现三维实体与二维图形的关联修改,确保三维实体和二维工程图的数据统一。

    4)提高了排种器改型设计和系列化设计效率,确保了较高设计精度。同时为Inventor软件在其它机构设计过程中的应用提供了参考和借鉴。
