第二章 第2章 涡轮增压器压气机流场计算

2. 2.1前处理工具Hypermesh

      Hypermesh是HYPERWORKS软件的一个功能强大的前后处理模块。它能够建立各种复杂模型的有限元和有限差分模型，并且有高质量的网格划分功能、强大的几何输人输出功能、方便灵活的几何清理功能及为用户提供二次开发的良好环境功能。它还具有各种不同的CAD和CAE软件的接口，配有与各种有限元计算软件(求解器)的接口，为各种有限元求解器写出数据文件及读取不同求解器的结果文件，可实现不同有限元计算软件之间的模型转换，极大提高了计算效率。

2.2.2流场分析软件ANSYS CFX^[11,12]

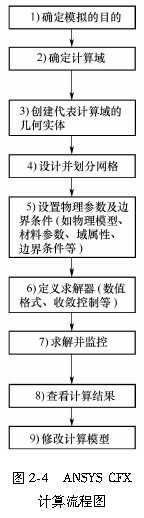

      ANSYS CFX作为世界上唯一一款采用全隐式藕合算法的大型商业软件，其求解器采用有限体积法及基于有限元的有限体积法。算法先进，丰富的物理模型和前后处理的完善性使ANSYS CFX在结果精确性、计算稳定性、计算速度和灵活性上都有优异的表现。CFX可运行于Unix ,  Linux ,  Windows平台。ANSYS CFX也被集成在ANSYS Workbench环境下，方便用户在单一操作界面上实现对整个工程问题的模拟。ANSYS CFX计算流程如图2-4所示。



2.2.3流场分析软件FLUENT[13-17]

      FLUENT流场分析软件是目前国内外流体业界最受欢迎的计算软件之一。它的特点是速度与压力藕合采用同位网格上的SIMPLEC算法，且对流项差分格式纳人了一阶迎风、中心差分及QUICK等格式，因而可用来模拟从不可压缩到高度可压缩范围内的复杂流动，收敛速度快、求解精度高。
