第二章 第2章 PowerMILL刀轴矢量控制方法

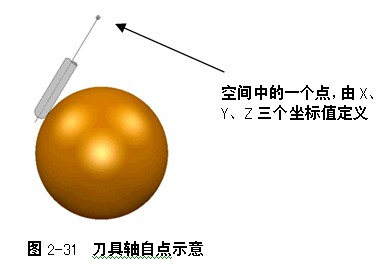

      自点是来自于某个点的简称，英文表述是From Point。这个选项同朝向点刀轴矢量控制方法相类似，都是使刀轴通过一个由读者设定的空间固定点。不同之处在于，刀具的刀尖点保持背离设定的固定点。在加工过程中，刀具轴的角度是连续变化的，它的现实方式是刀具刀尖部分将连续运动，而机床的主轴头部分保持相对静止，如图2-31所示。

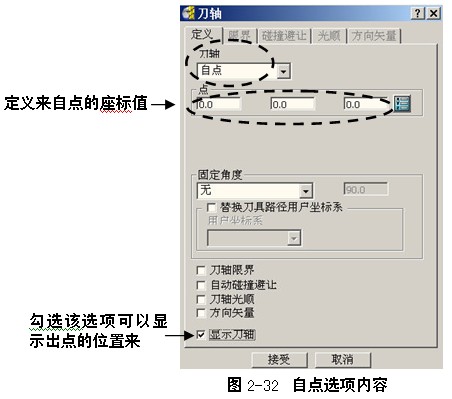

    在刀轴对话框中，选择自点选项后，对话框内容如图2-32所示。

      自点这种刀轴矢量控制方法适用于凹模零件的加工，特别是带有型腔、负角面特征的凹模零件的加工。同朝向点选项类似，自点选项也一般是配合点投影精加工之类的策略一起使用的。
      下面用一个例子来说明自点刀轴矢量控制方法的用法。

例2-3  凹模零件底部精加工
　　如图2-33所示零件，要求编制零件底部浅滩面的精加工刀具路径。

［数控编程工艺思路］
      如图2-33所示零件是一个带深型腔的凹模零件。凹型腔底部型面最低点到零件上表面的距离约为218mm，底部型面为浅滩面，拟采用三维偏置精加工策略来计算其精加工刀具路径，为了避免刀具夹持与凹模型腔的侧壁发生碰撞，拟将刀轴矢量控制方法设置为自点，形成倾斜轴加工。

［详细操作步骤如下］
步骤一打开加工项目文件
      （１）复制加工项目文件到本地硬盘：复制*:\Source\ch2\2-3 shengxiqian文件夹到E:\ PM MA2012目录下。
      （２）、打开加工项目：在下拉菜单条中，执行“文件”à“打开项目”，打开“打开项目”对话框，选择E:\PM MA2012\2-3 shengxiqian文件夹，单击“确定”按钮，完成项目打开。
      在本加工项目文件中，已经设置好了毛坯、快进高度、切削用量以及起始点和结束点等参数，并创建了一把直径为16mm的球头铣刀及其刀具夹持。

步骤二 创建加工边界

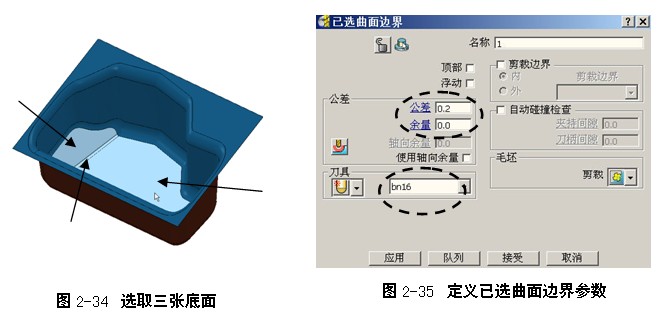

      在绘图区中，选中如图2-34所示的三张底部曲面，然后在PowerMILL资源管理器中，右击边界树枝，在弹出的快捷菜单条中执行“定义边界”à“已选曲面”，打开已选曲面边界对话框，按图2-35所示设置边界创建参数。

      完成后，单击已选曲面边界对话框中的“应用”按钮，系统计算出图2-36所示的加工边界。

      单击“取消”按钮，关闭已选曲面边界对话框。

步骤三计算三轴三维偏置精加工刀具路径

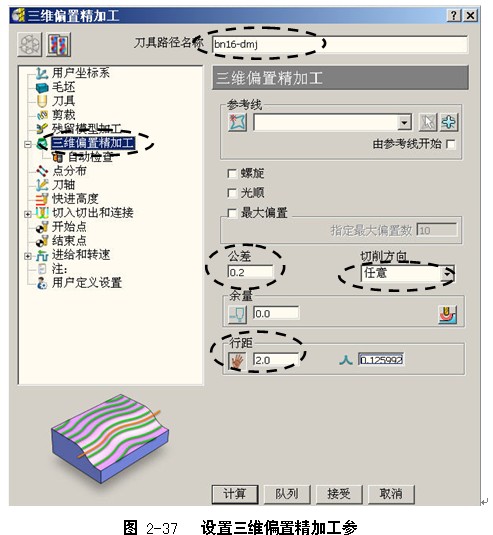

      （1）在PowerMILL综合工具栏中，单击刀具路径策略按钮，打开策略选取器对话框，在精加工选项卡中选择三维偏置精加工，单击“接受”按钮打开三维偏置精加工表格，按图2-37所示设置三维偏置精加工参数。　

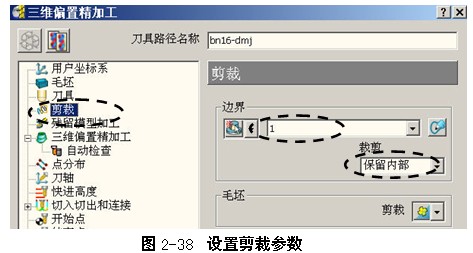

      在三维偏置精加工表格的策略树中，单击剪裁树枝，调出剪裁选项卡，按图2-38所示设置刀路剪裁参数。

      在三维偏置精加工表格的策略树中，双击切入切出与连接树枝，将它展开。单击连接树枝，调出连接选项卡，按图2-39所示设置连接参数。

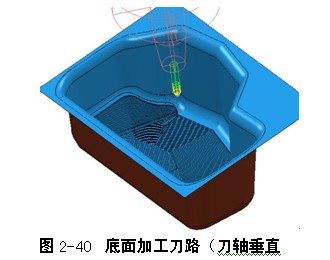

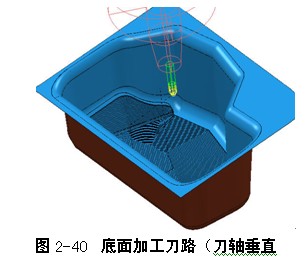

      设置完参数后，单击“计算”按钮，系统计算出图2-40所示刀具路径。

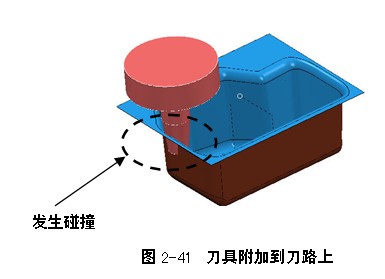

      （2）参照例2-2步骤三第（2）小步的操作方法，将刀具附加到刀路上，如图2-41 所示，可见刀具夹持会与零件发生碰撞。

步骤四调整刀轴矢量，计算五轴加工刀具路径
      单击三维偏置精加工表格中的重新编辑参数控钮 ，激活表格参数。

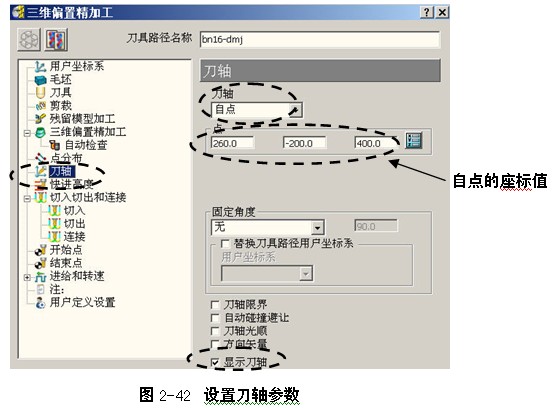

      在三维偏置精加工表格中的策略树中，单击刀轴树枝，调出刀轴选项卡，按图2-42所示设置刀轴参数。

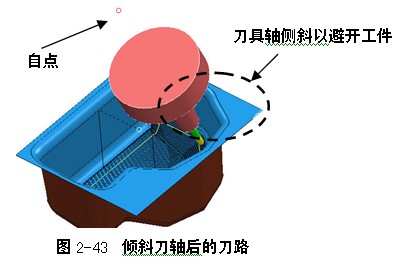

      设置完参数后，单击三维偏置精加工表格中的“计算”按钮重新计算刀具路径，如图2-43所示。

      如图2-43所示，刀具夹持在加工过程中会保持来自于设定的点，从而使刀具轴倾斜，刀具夹持偏离工件顶部，避免碰撞的发生。
      单击“取消”按钮关闭三维偏置精加工表格。
步骤五保存项目文件
      在PowerMILL下拉菜单条中，执行“文件”→“保存项目”，保存该项目文件。
