第二章 第2章 PowerMILL刀轴矢量控制方法

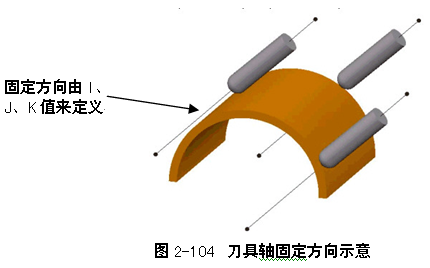

      固定方向定义刀轴矢量为一个固定的朝向，在加工过程中刀轴矢量始终保持这个方向不变。使用I、J、K值来定义刀轴矢量的固定朝向，通过调整I、J、K值，能够很容易地调整刀轴来切削负角面。固定方向刀具轴指向示意如图2-104所示。

      如图2-104所示，当刀轴矢量固定在一个倾向方向时，机床实现的是3+2轴加工方式。换言之，使用固定方向刀轴矢量控制方法可以编制出3+2轴加工刀具路径。

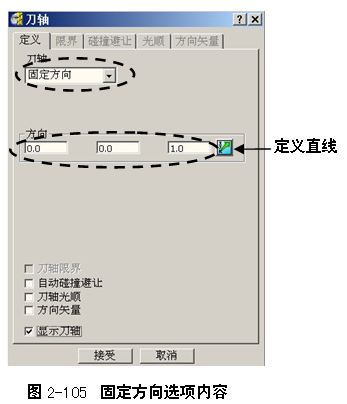

在刀轴对话框中，选择固定方向选项后，对话框内容如图2-105所示。

例2-8  圆角倒勾面精加工
如图2-106所示零件，要求编制零件圆角倒勾面的精加工刀具路径。

［数控编程工艺思路］
      如图2-106所示零件是一个带圆角倒勾面特征的零件。该零件总高为110mm。这个零件的加工困难之处在于，三轴加工方式下，带圆角倒勾面特征会加工不到位，使用五轴加工方式，将刀轴矢量固定在一个方向，就可以完整地加工出圆角倒勾面特征。

［详细编程操作步骤］
步骤一打开加工项目文件
      （１）复制加工项目文件到本地硬盘：复制*:\Source\ch2\2-8 r part文件夹到E:\ PM MA2012目录下。
      （２）打开加工项目：在下拉菜单条中，执行“文件”→“打开项目”，打开“打开项目”对话框，选择E:\ PM MA2012\2-8 r part文件夹，单击“确定”按钮，完成项目打开。
      在本加工项目文件中，已经设置好了毛坯、快进高度、切削用量以及起始点和结束点等参数，并创建了一把直径16mm的球头铣刀及其刀具夹持。

步骤二 创建边界
      在绘图区选择图2-107所示的2张曲面，然后在PowerMILL资源管理器中右击边界树枝，在弹出的快捷菜单条中选择“定义边界”à“用户定义”，打开用户定义边界对话框，使用默认参数，单击该对话框中的模型按钮，将2张曲面的轮廓线直接转换为边界，如图2-108所示。

      单击“取消”按钮关闭用户定义边界对话框。

步骤三计算三轴三维偏置精加工刀具路径

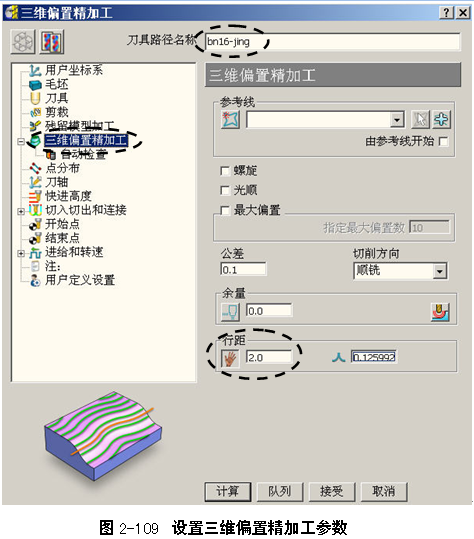

      （1）在PowerMILL综合工具栏中，单击刀具路径策略按钮，打开策略选取器对话框，在精加工选项卡中选择三维偏置精加工，单击“接受”按钮打开三维偏置精加工表格，按图2-109所示设置精加工参数。　

　

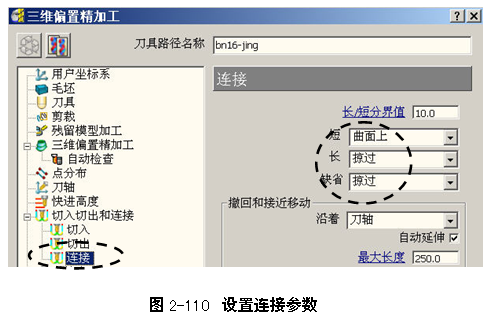

      在三维偏置精加工表格的策略树中，双击切入切出与连接树枝，将它展开。单击连接树枝，调出连接选项卡，按图2-110所示设置连接参数。

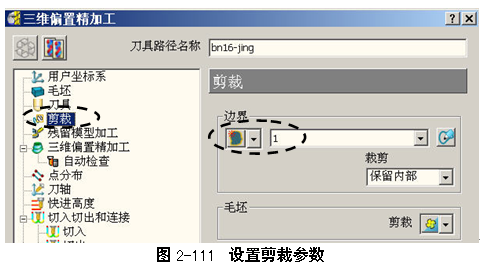

      在三维偏置精加工表格的策略树中，单击剪裁树枝，调出剪裁选项卡，按图2-111所示设置连接参数。

      设置完参数后，单击“计算”按钮，系统计算出图2-112所示刀具路径。

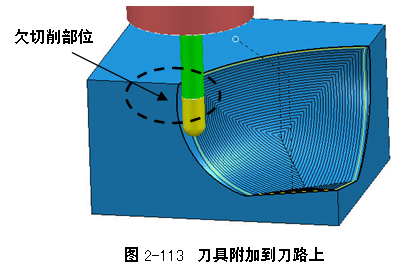

      （2）参照练习2-2步骤三第（2）小步的操作方法，将刀具附加到刀路上，如图2-113 所示，可见零件的倒勾面会切削不到位。

      下面改变刀轴指向以避免欠切削现象。

步骤四计算五轴加工刀具路径

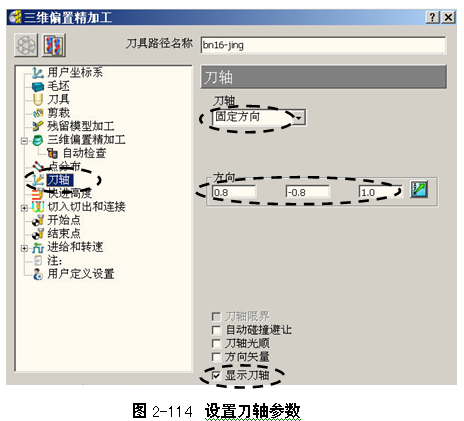

      单击三维偏置精加工表格中的重新编辑参数控钮，激活表格参数。在三维偏置精加工表格的策略树中，单击刀轴树枝，调出刀轴选项卡，按图2-114所示设置刀轴参数。

      如图2-115所示，刀具轴在加工过程中会保持固定的倾斜方向，从而可以完整地切削到零件的倒勾型面。
      单击“取消”按钮关闭三维偏置精加工表格。

步骤五保存项目文件
      在PowerMILL下拉菜单条中，执行“文件”→“保存项目”，保存该项目文件。
