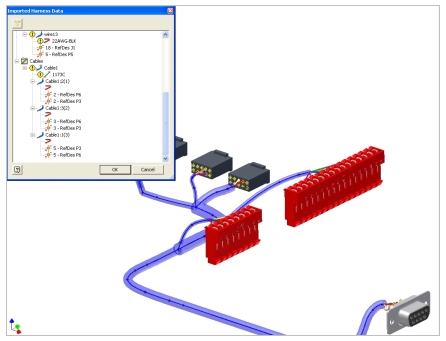

3.2.12 导线列表输出
使用可配置的自/到列表快速输入数以百计的导线。在将导线列表输入三维机械装配时保持电气设计意图，并在输入导线数据时检测缺少的接头、插针和导线定义。

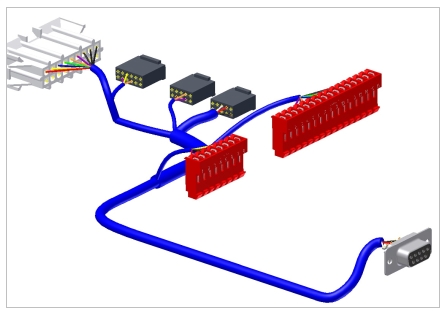

3.2.13 导线线束复制
重用线束设计，节省有效的设计时间。在线束开始点插入现有的线束装配。
3.2.14 创建报告
通过集中式数据存储简化和自动执行报表创建。使用报表生成实用程序来定义报表样板和运行报表，如导线列表、端接表、剪切表以及设计和制造线束所需的其它报表。
3.2.15 XML输出
XML 输出功能在易于读取、语言不相关的 XML 文件中提供了线束装配的完整描述。通过创建宏以及通过 XML 文件获取线束数据的其它实用程序，将布线数据进一步集成到您的设计过程之中。
3.3 三维管路模块
自动创建 Autodesk Inventor? 装配中的管道和柔性软管。

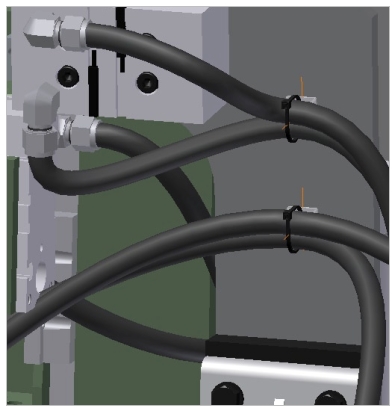

3.3.1 柔性软管
通过创建提供准确制造文档的虚拟样例，确保柔性软管和拟合设计正确配合。使用基于三维样条的方法创建逼真的软管模型。本软件将检查最小弯曲半径，并使用长度逐层汇总命令自动计算和加入软管长度。

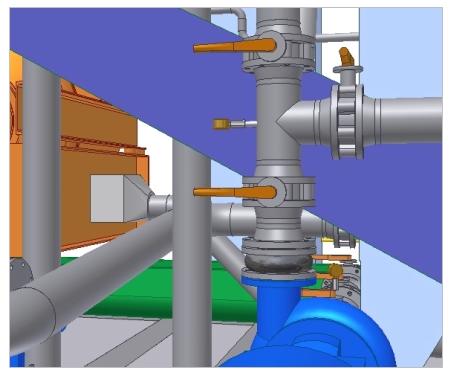

3.3.2 硬管布管
借助出色的形状控制快速创建硬管 — 包括任意数量的弯曲、弯曲角度和半径。半径和旋转手柄提供了对硬管形状的更好控制。

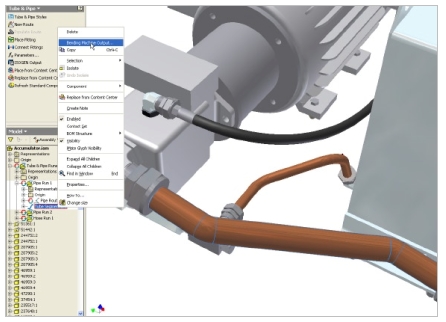

3.3.3 复制管线和配管
方便快捷的重用已经完成了的管路设计。
3.3.4 硬管布管
通过选择起点、终点和任意数量的中间点来定义路线，快速创建和修改管道路线。完整的图形关联性意味着管道路线会在三维装配改变时自动更新。基于规则的方案能够使您的模型自动符合设计规则，如最小或最大长度标准，从而帮助您更加高效地进行工作。

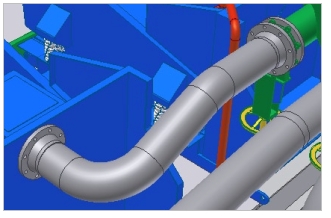

3.3.5 定义管路配管折弯
在真实世界管道设计中，您可能需要折弯管道而不是插入弯头。自定义弯曲命令甚至为非标准设计提供了灵活性和控制。您可以借助用于硬管设计的熟悉方式来创建自定义半径和角度的弯曲。
3.3.6 配件库
通过从一个内容丰富的管道部件库自动放置正确的零件，改进质量，轻松组织零件，消除烦琐的搜索。管道库已经与 Autodesk Inventor? 标准件库合并，为 Autodesk Inventor Series 和 Autodesk Inventor? Professional 内容提供了一个统一的存储位置。这个库包含常用的行业标准 ISO、ANSI、DIN 及 JIS 拟合、管道和软管。以下特征可帮助提高您的生产效率，简化您的工作流程：
_ 添加或修改库中现有零件的特性，包括零件号
_ 控制用于引用拟合、管道及其它管道内容的文件名
_ 添加用户定义零件的直观界面

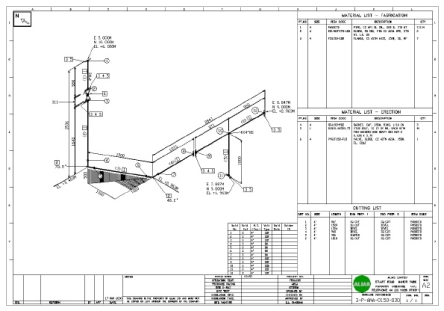

3.3.7 输出ISOGEN PCF
通过运用第三方软件自动创建等轴侧管道图形，使用管道部件文件 (PCF) 输出减少错误。创建 PCF 以用作行业标准 Alias ISOGEN 软件的接口。根据您的 PCF 输入文件，ISOGEN 将创建一个包含等轴侧图形的 DXF? 或 DWG 文件。 | | | | |
|
|
|
| |
|
