3.3.8 设计规则

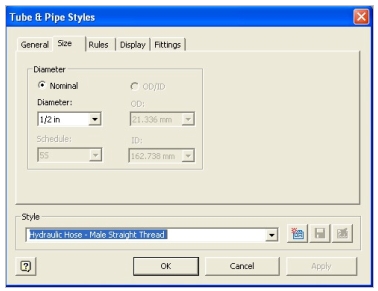

借助自动遵循预置标准的管道提高设计的质量和可制造性。配置设计规则，并确定偶接器之间的最低线段长度、弯曲半径和最大长度。您也可以为某个既定管道样式指定适当的拟合。
3.3.9 创建配管

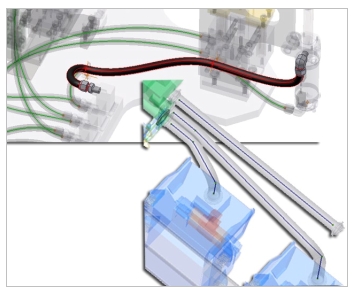

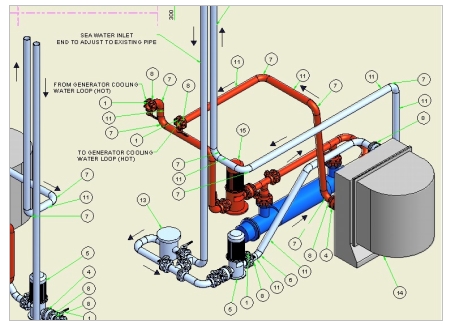

运用符合您制造标准的真实零件自动填充管道路线。填充路线工具会将管道和软管路线转变成物理管道，从而根据需要自动放置拟合、管段、硬管和软管。在这个过程中会创建 Autodesk Inventor? 标准件，使您能够轻松地执行质量特性计算和干涉检查。此外，当管道到达其最大长度时会自动放置连接器，而且您可以指定长度截断增量。
3.3.10 装配文档
快速、轻松地在您的装配中加入有关管道和软管位置的准确详细信息。由于所有管道几何元素都可以在 Autodesk Inventor? 中本地使用，因此您可以使用标准图形管理器功能轻松地创建装配文档。
3.3.11 管路折弯表

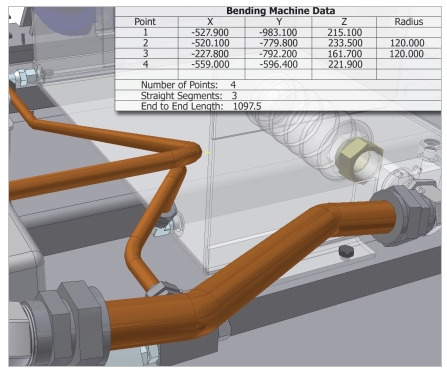

通过根据三维数据自动生成弯曲表，节省时间，减少错误。您可以采用标准 XYZ 或 YBC 格式创建 ASCII 弯曲表以便向制造部门提供详细信息。
3.4 动态仿真和AutoLimit模块

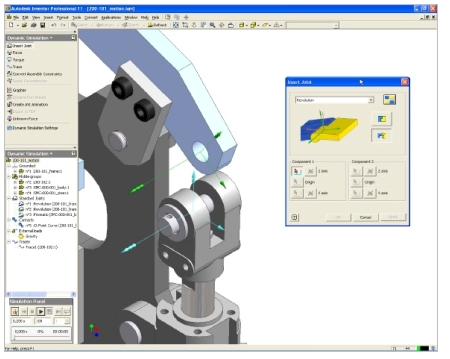

Autodesk Inventor? Professional 11的新特性是动态模拟功能。 现在，您可以通过全动态模拟，来模拟机械装置和机械化装配的运行，以保证您的设计在降低实体原型成本的同时成功运行。
3.4.1 运动模拟
在整个运行周期内，计算设计的动态运行条件，并精确调整马达和传动装置的尺寸以维持实际运行负荷。 借助此功能，全面分析机械装置中每个元件的位置、速率、加速度和负荷。
3.4.2 输出到FEA

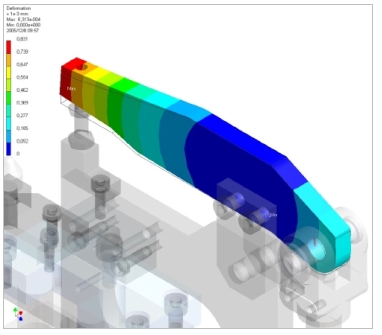

将反作用力从离散时间阶跃转移到Autodesk Inventor? Stress Analysis或Ansys Workbench中，利用准确的最高负荷来预测应力和形变。
3.4.3 运动约束
在动态约束的模板中识别运动零件间的关系，然后添加弹簧和阻尼器，并定义在每个结合处应用的摩擦系数。
3.4.4 定义载荷

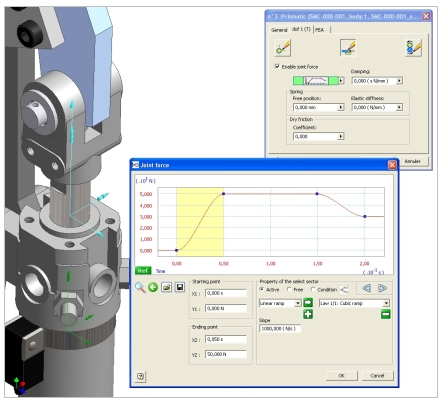

通过应用不同的驱动负荷和力矩，以及使用负荷简档编辑器的基于时间的力函数，研究设计的性能。
3.4.5 3D可视
使用动画3D可视化，根据基本实物模型和应用的负载条件，展示动态运动，由此了解设计的行为与性能。

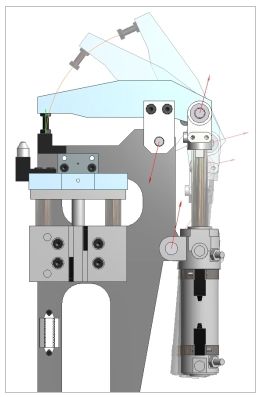

3.4.5 轨迹点跟踪
利用“跟踪”（Trace）选项显示选定点的路径，从而在运行周期内确认元件位置。

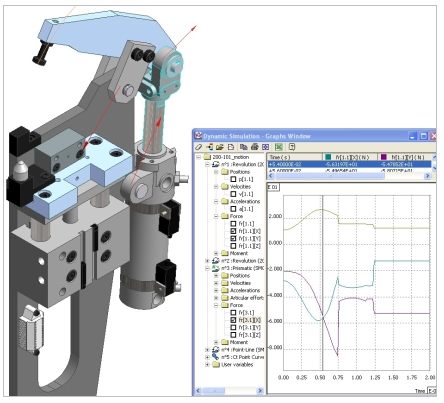

3.4.6 图表(动态仿真)

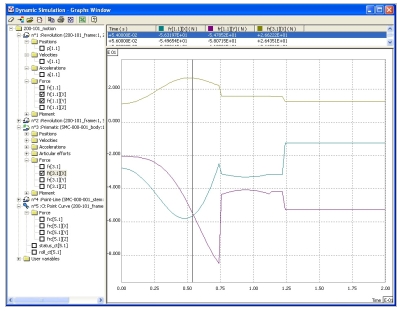

利用综合、全面的制图能力，研究机械运行周期内属性（如力、加速度等）的变化情况。
3.4.7 输出到Microsoft Excel
将XY坐标图数据导出至Excel工作表中，以便在演示和报告中使用。
3.4.8 IDF 输出
自动创建打印电路板几何图形。
PCB 几何图形
通过直接将 IDF 文件中的印刷电路板 (PCB) 几何图形输入 Autodesk Inventor Professional 模型，在无需创建物理样机的情况下建立配合，从而节省您的时间。
| | | | |
|
|
|
| |
|
