第三章第3章 PowerMILL多轴加工编程专用策略

第四节 3.4 平面投影精加工策略

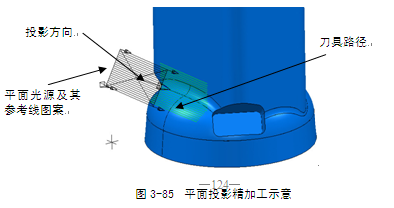

平面投影精加工策略投影一个平面参考线图案到模型表面形成刀具路径。通俗地，可以理解为一个长方形泛光灯光源发射出光，在曲面上形成直线性的刀具路径，如图3-85所示。

平面光源的形状大小用一个角点、平面的宽度、高度来定义,其位置用方位角、仰角来定义。
在PowerMILL综合工具栏中，单击刀具路径策略按钮

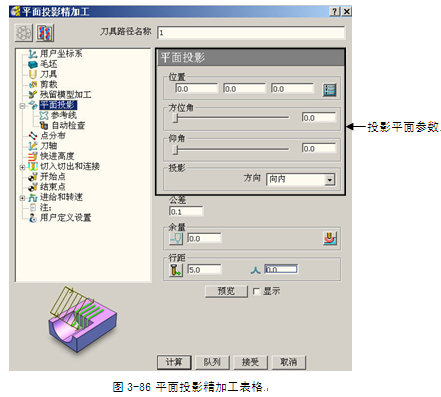

，打开策略选取器，在精加工选项卡中选择平面投影精加工，单击“接受”按钮打开平面投影精加工表格，如图3-86所示。　

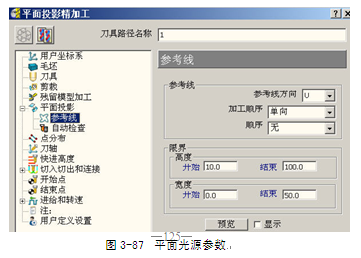

在平面投影精加工表格的策略树中，单击参考线树枝，调出参考线选项卡，如图3-87所示。

      如图3-86、3-87所示平面投影参数，新参数的含义如下。
      1 位置：投影光源平面的角落点，用当前激活坐标系下的X、Y、Z值定义其位置。
      2 参考线方向：定义参考线图案的朝向。包括U、V两个选项。

U：参考线图案（即刀具路径）与被加工曲面的参数U方向（水平方向，一般情况下可以当做X轴方向来理解）平行。
V：参考线图案（即刀具路径）与被加工曲面的参数V方向（垂直方向，一般情况下可以当做Y轴方向来理解）平行。

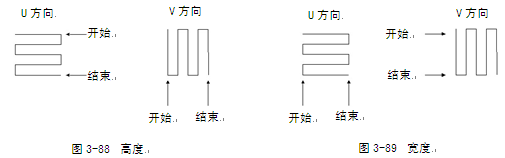

3 高度：输入开始和结束值定义投影光源平面的高度。高度选项如图3-88所示。
4 宽度：输入开始和结束值定义投影光源平面的宽度。宽度选项如图3-89所示。

      平面投影精加工策略常可用于编制近乎垂直的零件侧壁加工刀路。

例3-5 瓶身模具的加工
      如图3-90所示瓶身模具零件，要求编制底部型面的精加工刀具路径。

［数控编程工艺思路］
      如图3-90所示零件，加工对象是瓶身模具底部型面。底部型面侧向凸出，使零件底部出现部分负角面。对于这类负角型面的精加工，可以使用平面投影精加工策略配合使用固定方向刀轴矢量控制方法倾斜刀轴来加工。

［详细操作步骤如下］
步骤一打开加工项目文件
      （１）复制加工项目文件到本地硬盘：复制*:\Source\ch3\3-5 plane projection文件夹到E:\ PM MA2012目录下。
      （２）打开加工项目：在下拉菜单条中，执行“文件”→“打开项目”，打开“打开项目”对话框，选择E:\ PM MA2012\3-5 plane projection文件夹，单击“确定”按钮，完成项目打开。
在本加工项目文件中，已经设置好了毛坯、快进高度、切削用量以及起始点和结束点等参数，并创建了一把直径为16mm的球头铣刀及刀具夹持。

步骤二计算三轴平面投影精加工刀路

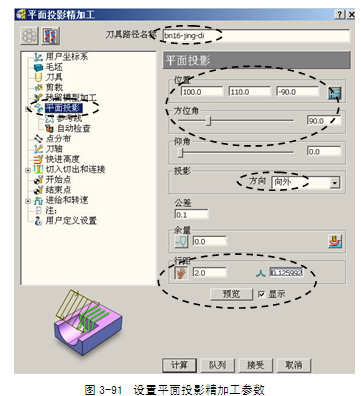

      打开平面投影精加工表格，按图3-91所示设置加工参数。

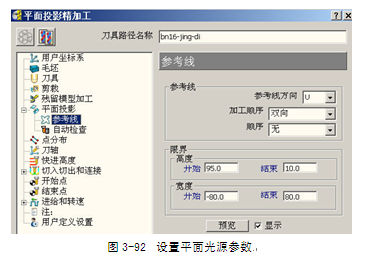

在平面投影精加工表格的策略树中，单击参考线树枝，调出参考线选项卡，按图3-92所示设置参数。

[技巧]1 由于平面光源和平面光线的参数设置较多，一般情况下不易一次设置得很到位，这种情况下，读者可以每更改一个参数，就预览一下平面光源参考图形，以确定参数修改是否到位。
2请读者注意设置平面投影参数的顺序是：首先根据加工对象的位置设置定位点，接着调整方位角及仰角，设置投影方向，最后设置高度及宽度参数。

勾选“显示”复选框，单击“预览”按钮，显示出投影平面光源，如图3-93所示。

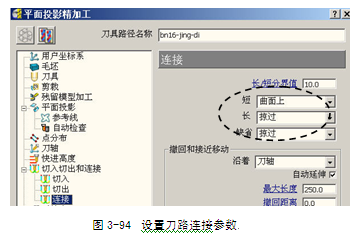

在平面投影精加工表格的策略树中，双击切入切出和连接树枝，将它展开，单击连接树枝，调出连接选项卡，按图3-94所示设置参数。

设置完全部参数后，单击“计算”按钮，系统计算出图3-95所示刀具路径。

在绘图区选择如图3-95所示刀具路径段，并右击它，在弹出的快捷菜单条中选择“刀具路径：bn16-jing-di”，在接着弹出的快捷菜单条中选择“自最近点仿真”，系统自动将刀具移动到刀路上，如图3-96所示。

图3-96显示，平面投影精加工策略已经计算出了负角面的加工刀路，但由于刀轴是垂直的，在加工负角面时，刀杆就会碰撞到零件。

步骤三计算五轴精加工刀具路径

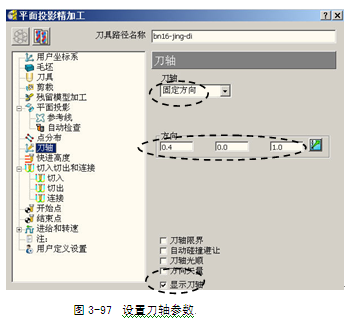

单击平面投影精加工表格中的编辑参数按钮，重新激活表格参数。在平面投影精加工表格的策略树中，单击刀轴树枝，调出刀轴选项卡，按图3-97所示设置参数。
