自动标注尺寸

    还可以使用工具面板或“二维草图面板”工具栏上的“自动标注尺寸”工具来加快标注尺寸过程。如果单独选择草图几何图元（例如直线、圆弧、圆和顶点），系统将自动应用尺寸标注和约束。如果不单独选择草图几何图元，系统将自动为所有未标注尺寸的草图对象进行标注。“自动标注尺寸”工具使用户可以通过一个步骤迅速快捷地完成草图的尺寸标注。

    用户可以：

    ■ 使用“自动标注尺寸”来完全标注和约束整个草图。

    ■ 识别特定曲线或整个草图，以便进行约束。

    ■ 仅创建尺寸标注或约束，也可以同时创建两者。

    ■ 使用“尺寸”工具来提供关键的尺寸，然后使用“自动标注尺寸”来完成对草图的约束。

    ■ 在复杂的草图中，如果不能确定缺少哪些尺寸，可以使用“自动标注尺寸”工具来完全约束该草图。

    ■ 删除自动尺寸标注和约束。

    注意要确保完全标注草图的尺寸，在使用“自动标注尺寸”工具之前可以使用“投影几何图元”工具将所有参照几何图元投影到草图中。

    可以使用其他尺寸值定义尺寸。尺寸的名称是参数。当编辑尺寸时，可以输入使用了一个或多个参数的等式。

    可以用三种形式之一来显示草图尺寸：

    ■ 计算值

    ■ 参数名称

    ■ 参数名称和计算值

    可以使用“编辑尺寸”框来修改尺寸。要显示“编辑尺寸”框，请在放置尺寸后单击该尺寸；如果“通用尺寸”工具未处于激活状态，也可以双击该尺寸。

    有两种基于尺寸放置显示“编辑尺寸”框的方法：

    ■ 单击“工具”→“应用程序选项”→“草图”选项卡，并启用“在创建时编辑尺寸”

    ■ 在“通用尺寸”处于激活状态的情况下，在图形窗口中单击鼠标右键并选择“编辑尺寸”。

    尺寸类型

    在某些情况下，尺寸预览不满足设计意图。可以通过重置该尺寸来更改尺寸类型，也可以单击鼠标右键，然后从菜单中选择所需类型。通过选择边或顶点，还可以控制应用哪一种线性尺寸。例如，当相对于某个顶点标注某条边时，尺寸将自动与该边对齐。

    直径尺寸

    在创建旋转零件的设计过程中，可以添加中心线作为旋转轴。如果此中心线用于草图尺寸，默认情况下，它将作为直径尺寸放置。

    计算尺寸

    可以用 Autodesk Inventor 放置计算尺寸，还可以将现有尺寸的类型更改为计算尺寸。计算尺寸反映了几何图元的大小，但用户不能编辑其尺寸值。使用计算尺寸可以显示仅供参照的尺寸值。

    工作流概述：应用计算尺寸

    ■ 对于现有尺寸，请选择该尺寸，然后从标准工具栏中选择“计算尺寸”按钮。

    ■ 要在“通用尺寸”工具处于激活状态的情况下创建计算尺寸，请从标准工具栏中选择“计算尺寸”按钮。

    计算尺寸显示在括号中。

    也可以在受约束的草图对象上自动创建计算尺寸。当用户尝试在受约束的草图对象上放置尺寸时，会显示一个对话框，从中可以选择接受此计算尺寸或者取消放置。

    标注截面轮廓尺寸

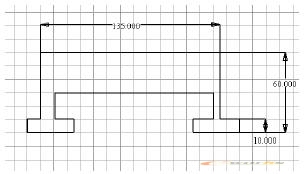

    在本练习中，您需要在草图中添加尺寸约束。下图显示了完整的练习。

    练习：向线性对象应用尺寸

    1 激活tutorial_files 项目后，打开“dimsketch.ipt”文件。

    草图几何图元需要进行尺寸约束，以保持其总体大小。系统已经应用了几何约束，以保持草图的形状。

    2 在浏览器中，双击“草图 1”将草图激活。

    3 单击标准工具栏上的“观察方向”工具，然后选择任意直线，以获得草图的平面视图。

    单击“全部缩放”工具查看整个草图。

    4 单击工具面板或“二维草图面板”工具栏上的“通用尺寸”工具。

    5 单击草图顶部的水平线，然后放置尺寸。

    6 单击该尺寸，显示“编辑尺寸”框。输入135，然后按 ENTER 键。

    在本例中，是通过单击尺寸来显示该对话框的， 如果要放置多个尺寸，可以自动显示“编辑尺寸”框。

    7 在“通用尺寸”工具处于激活状态的情况下，在图形窗口背景中单击鼠标右键并从关联菜单中选择“编辑尺寸”。

    8 按照下列步骤完成尺寸约束：

    添加尺寸10。

    添加尺寸60。

    添加尺寸35。

    添加尺寸10。

    添加尺寸25和30。

    9 在图形窗口中单击鼠标右键并从关联菜单中选择“完成”，退出“通用尺寸”工具。
