| | Inventor攻略之设计重用 | | 发表时间：2008-2-20 Autodesk 来源：Autodesk | | | 设计重用就是将过去的设计结果用于当前的设计中，它是支持快速设计的重要手段。产品设计的本质特征及市场竞争环境决定了设计重用的意义。设计重用可有效缩短设计周期，提高设计质量，从而实现快速响应设计与制造。 |
| |
3、功能分析
Inventor2008 对于设计重用的支持主要体现在设计助理的应用上。设计助理是 inventor 设计数据管理的一个功能模块。
所有设计的最后结果，都需要在装配之中进行验证和确认，并完成全套的工程图和明细表等设计资料，才算最后完成。
利用 Inventor 的"项目"等设计数据管理支持特性，可以允许相关文件存放在选定的一个或多个文件夹中、甚至包括复杂的远程网络上的链路下。在设计过程中，对于自己设计的零部件、对于引用的标准件和型材，都要反复进行结构合参数的配凑，而最后的结果可能需要若干次的设计调整甚至推倒重来。例如标准件，装入了一个螺钉，不满意，换一个规格甚至型号，也是很平常的事情。这样做的过程中，Inventor 将建立了许多模型文件。这样，最后的设计结果中并没有被使用的"废旧零部件"在当前项目的文件夹中肯定存在。
设计结果打包：对应于更改路径和项目。"打包"的作用是：整理和归纳设计参与的文件，并按实际使用情况复制出一套完整的文件；同时保持原有的文件之间的链接关系；对于设计过程中曾经使用、但后来决定不使用了的"设计垃圾"会自动识别而不会包装进来；打包后的结果与原来的设计文件会脱离关系而能够独立存在。具体说明在解决方案中详细阐述，见 4.2 节。
管理文件之间的链接：对应于更改文件链接。Inventor 文件之间是在项目的控制下，形成了相互链接的关系，而这种链接是需要文件位置和文件名作为基本的数据的。我们自己更名，并没能改变原文件中关于这种链接关系的记录，所以将来会丢失链接而产生错误…
在设计助理的管理界面中，是通过 Inventor 自己的机制实现的，就会给结果装配关联或者其它关联链接的文件中相关记录造成正确的更新，而不会丢失链接关系。文件重命名后，与这个文件有链接关系的所有文件都保持原有关系而不会出错。有关该功能的使用在解决方案中详细阐述，见 4.3 节文件重命名，应该是设计助理中有文件重命名，但是只针对的是单个文件重命名，并且这种重命名不会影响文件之间的相互关系，但是不能满足批量名称替换的需求。原因就是 inventor，没有提供任何的命名规则，也没有提供给用户一种可以由用户自定义的命名规则，所以也没有针对于命名批量修改的功能。
总之，inventor 目前的状态是：能够满足设计重用的除批量命名之外的其他需求，如果用户需要对文件进行重命名，那么只能使用设计助理，对各个不同的文件进行单独的操作。
4、解决方案
设计助理启用方法 1：在操作系统界面左下角"开始"-〉"所有程序"-〉"Autodesk"-〉"Autodesk Inventor 2008"-〉"设计助理 2008"。
启用方法 2：选定要处理的文件，在右键菜单中"设计助理(G)"。开始的界面参见图 3。
4.1 项目
项目是 Inventor 最基础的设计数据管理机制。

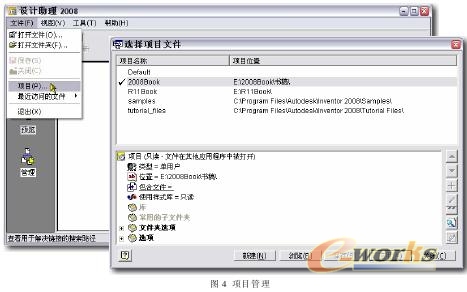

在设计助理中，带有在 Inventor 相关系统和工具中的第二处项目管理机制，这一处与常规方式结果完全一致，参见图 4。

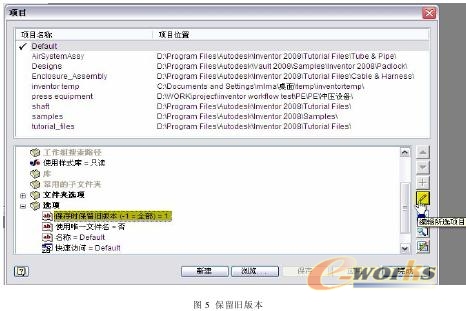

用户可以在项目中设置保留旧版本的个数，以便用户对旧版本进行利用。参见图 5。在设计重用的时候，我们有可能会利用到现有文件以前的某个版本，所以在建立项目的时候应该要设置保留以前的版本个数，以便后期管理和利用。
