| | Inventor攻略之设计重用 | | 发表时间：2008-2-20 Autodesk 来源：Autodesk | | | 设计重用就是将过去的设计结果用于当前的设计中，它是支持快速设计的重要手段。产品设计的本质特征及市场竞争环境决定了设计重用的意义。设计重用可有效缩短设计周期，提高设计质量，从而实现快速响应设计与制造。 |
| |
4.5 设计重用实例
现在我们有曾经设计过的一套手压机的图纸，参考\\example\hslcn-001\手压机.ipt及相关模型,每个零件都有自己的零件代号，总装的编号为：HSLCN-AIUC-001,零件代号分别在总装的后面添加相应的零件代号。命名规则如下：
基础编号共 22 位。
1～5：公司代号
7～10：项目编号
12～14：总装名称
16～18：子部件或者零件代号
20～22：子部件下的零件代号
……
同时规定：
所有不同含义和级别之间用"-"隔开，例如第 6、11、15 位均为"-"；
只可以使用大写字母、数字、减号和下划线。如：A 到 Z,0 到 9,-,_；
若需要空格，用下划线代替；
不足规定字长的部分用 0 填充，
文件名内的每部分必须用下划线隔开。
我们是要对齿轮轴进行设计重用，需要重新设计一个代号为：HSLCN-IWFT-003-001 的齿轮轴。
步骤如下：

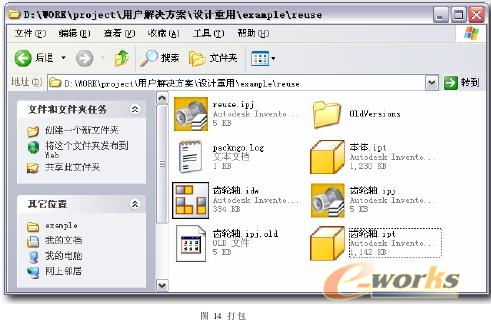

1）、 首先对文件进行打包至\reuse 文件夹中，打包后结果如下图 14 所示，由于齿轮轴衍生了本体，所以打包中包含了本体。
注：本例中，虽然齿轮轴在重用前被使用的地方比较多，但是设计重用不考虑被使用的链路，而只考虑引用的链路，也就是对本体的应用，在设计助理中一目了然。如图 15。

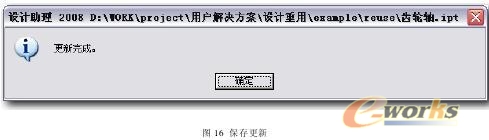

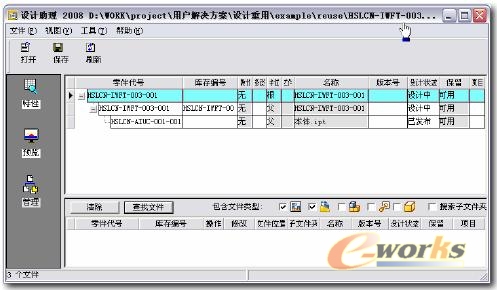

2）、 将设计助理打开，调入齿轮轴。并在管理栏中对齿轮轴进行重命名。注意：因为引用的本体并非本次设计中需要重新设计的内容，故其零件代号无需更改。齿轮轴更新之后的零件代号为：HSLCN-IWFT-003-001。如图 15 所示，点击保存后出现如下图 16 对话框。
3）、 由于设计重用的项目为齿轮轴.ipj，而从命名规则可以看出，新的齿轮轴是用于总装为 HSLCN-IWFT -003 的部件中，所以可以新建项目来放置在文件夹中。
4）、 接下来要做的事情就是进行设计，打开齿轮轴进行重用设计。结果见\reuse\HSLCN-IWFT-003-001.ipt
5）、 将其工程图更新设计，参见图 17 或 HSLCN-IWFT-003-001.idw
5、 总结
对于设计重用，应该说 Inventor 基本的功能方面能够有效的支持。但是对于批量重命名，Inventor 目前还不能够实现，而且对于用设计助理打开的顶层零件不能进行重命名操作，需要用户在操作系统级别进行重命名后进行相关文件的链接。 | | 本文系e-works专稿，未经授权严禁转载。 | | | | | 责任编辑：辜雯倩 |
| | | |
|
|
|
| |
|
