| | Inventor攻略之设计重用 | | 发表时间：2008-2-20 Autodesk 来源：Autodesk | | | 设计重用就是将过去的设计结果用于当前的设计中，它是支持快速设计的重要手段。产品设计的本质特征及市场竞争环境决定了设计重用的意义。设计重用可有效缩短设计周期，提高设计质量，从而实现快速响应设计与制造。 |
| |
需要说明的是：
Inventor 在 OldVersions 文件夹中会按设置保存每个文件的一个或多个版本，这个"清除文件"就是把相关的老版本保留的 Inventor 相关文件删除，而且不放入回收站。
在 Microsoft Windows 资源管理器或设计助理进程中，选择一个文件或（清除文件）文件夹（全部清除）。操作中将只针对OldVersions 文件夹，不会处理其它的文件夹内容。
这是个奇怪的机制，因为保留的老版本文件是 Inventor 最高级别的文件管理者"项目"中的设置，这个机制显然绕过了项目管理而强行改变项目的设置…
4.2 设计结果打包
· 基本机制
可以将 Inventor 文件及其所有或选定的引用文件打包到单个文件夹下，即使这些文件存储在多个网络位置。也可以包含引用所选 Autodesk Inventor 文件的文件。对文件进行打包时，这些文件将复制到指定位置，同时不改变或删除源文件。
对于所有引用文件，都必须能够使用当前项目（*.ipj 文件）来进行解析。也可以用项目编辑器设置当前项目，或者在"打包"对话框的"项目文件"框中说明或浏览合适的项目。
· 操作过程
1） 确定当前设计项目
先确认当前 Inventor 的设计项目，确实是准备打包输出的项目、而不是其它…
2） 选定要处理的主文件
所谓"主文件"，就是最完整地表达设计信息的那个文件，这就应当是这个设计的"总装配"模型文件（这个文件一定是存在的），其中引用了准备打包处理的全部设计内容。可用两种方法选定这样的总装配文件，并启用打包功能：
方法之一，是在设计助理菜单上，"文件(F)"-〉"打开文件(O)…"，之后选定主装配文件，回到设计助理界面，之后选定这个文件，在右键菜单中"打包(K)"，参见图 6。
方法之二是在 Windows 资源管理器中找到要打包的主装配文件, 并直接在右键菜单中"打包(K)"。
选择这样的主装配模型文件，对于简单的设计项目，可能直接选定；但是对于复杂的设计项目，需要我们记清楚相关文件的位置和名称。在设计助理中，可以直接验证文件是否正确，参见图 8 的装配树结构。这一点对于在系统浏览器中选择文件就不容易实现了。
3） 打包的预备动作
在确认作打包动作之后，设计助理将检查项目方面的数据，如果发现当前 Inventor 项目与所选文件的项目不一致，将发出图 7 的提示。这种项目不一致是不合理的结果，可能造成文件搜索出毛病，必须解决。
可直接在设计助理的菜单中："文件"-〉"项目"，然后设置当前项目为正确即可…

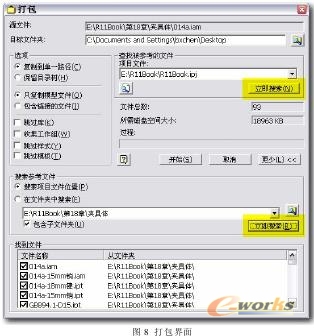

找到了主文件，并验证其确实是我们要处理的一堆文件的"头"，接着就是在右键菜单中"打包(K)"，会弹出图 8 的界面。
其中有两个搜索环节：
（1）、查找被参考的文件：
实际上，应当是"查找相关的模型文件"。这是打包中必须要处理的文件，是一些相关联的模型文件，例如装配模型和零件模型。 | | 本文系e-works专稿，未经授权严禁转载。 | | | | | 责任编辑：辜雯倩 |
| | | |
|
|
|
| |
|
