| | 从AutoCAD 跨越到Autodesk Inventor | | 发表时间：2008-3-23 佚名 来源：互联网 | | | 本文以十个简单易懂的步骤介绍了Autodesk Inventor的基本知识.
|
| |
八．将您的AutoCAD 图纸投入工作
Autodesk Inventor 包含一个导入向导，能使您轻松地将在AutoCAD 中创建的设计导入Autodesk Inventor 零件或图档文件。您的二维数据以草图形式导入，随时可以转换为三维零件。
１．选项
通过"打开"菜单将AutoCAD 图档导入Autodesk Inventor 。在"打开"对话框中，需将文件类型更改为DWG格式。另外注意的是，在点击"打开"之前，必须首先点击"选项"按钮，这一点非常重。"选项"按钮可带您进入导入向导。在这里您可以选择您要转换的图层，并设置一些基本Inventor参数，如单位和想要的目标文件类型等。注意，务必要选择"约束端点"选项，否则，您的AutoCAD 数据中就会有缝隙。您也可以决定是否希望您的DWG 数据进入AutodeskInventor 图档或零件文件。在回答了这些基本问题之后，点击"打开"按钮。

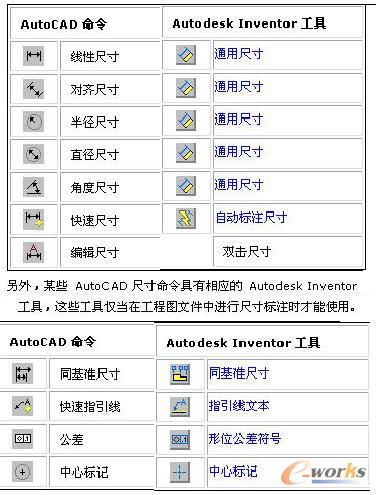

您从AutoCAD中调出的关联尺寸不是Autodesk Inventor 中的智能尺寸。AutodeskInventor 能自动将AutoCAD 尺寸移植到更加智能的驱动型尺寸，从而提高了这些AutoCAD 尺寸的IQ 级别，这样，您就可以通过更改尺寸值来驱动您的AutoCAD 几何元素了。
２．图块怎样
AutoCAD 图块可以作为草图符号（相当于图块）导入Autodesk Inventor。 然后，您可以将这些符号的其他事例插入您 的图档（更象图块）。
有一个小技巧将您的明细表和边界分成两个不同的AutoCAD图层--重复使用导入向导两次，将明细表作为明细表导入，将边界作为边界导入。这样，您就不必在Autodesk Inventor 中重新创建它们了。
３．导出向导
如果您想导出文件，可以求助于导出向导。您可以将您的Autodesk Inventor 文件保存为AutoCAD Release 13 和更高版本。事实上，如果您的客户仍在使用Release 12， 您可以将它另存为DXF? 文件，我听说他们仍在使用导出向导还能使您将Autodesk Inventor 对象保存为特定图层名称。您也可以选择将某个特定模板文件关联到图档。
