Inventor攻略之基于装配关系的关联设计
发表时间:2008-2-17 Autodesk  来源:Autodesk
任何零件都是不可能单独设计出来的,在进行各种各样的零件设计的时候,我们需要从别的地方获取零件的尺寸,外形,装配关系等信息。

    案例五:通过跨零件投影实现空间异形构件设计

    在装配体中,有些零部件之间是通过几何形状连接在一起的,如法兰盘、花键等结构。对于这样的结构,在设计的后期可能需要更改其中的某个零件的结构,这时候我们自然希望和它关联的另外一个零件也能够相应的自动更改。在Inventor中,可以利用跨零件之间的投影来实现这种设计需求。

    下面我们以一连接件的设计来体验这种设计方法。相关模型见005文件夹。

    设计要求:上一级设计的结果是005-1和005-2两个零件。其装配关系比较复杂,通过005-0零件控制,如图5.1所示。现为这两个零件设计一中间连接件。

    图5-1原始装配体

    设计过程:

    1. 创建连接件

    2. 连接部分两端的几何形状外形与相应的 零件相同,因此我们使用装配体中的跨零件投影功能。在被连接物体的接触面上创建一张草图,并将这个接触面投影在这张草图上。如图5.2所示。然后利用投影出来的轮廓直接拉伸,便得到了连接部分。如图5.3所示。用同样的办法创建另外一端的连接部分。

    图 5.2 投影零件轮廓

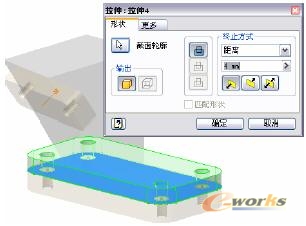

    图 5.3 拉伸连接部分

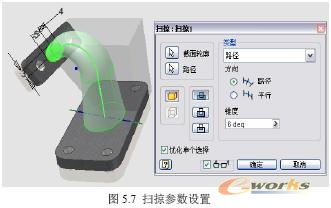

    3. 接下来通过扫掠功能创建过渡部分的结构,创建过程如下所示。

本文系e-works专稿,未经授权严禁转载。
