制作零部件动画

    机械部件很少是静态的。通过使用 Autodesk Inventor 制作受约束部件运动的动画，您可以检查其运动范围内的模型。使用 Autodesk Inventor 部件动画来直观地检查零部件的干涉和部件的机械运动，可以改善用户的设计。

    在本练习（分为两个部分）中，首先需要约束提升装置部件中的零部件。应用约束时，请检查自由度，并通过在图形窗口中拖动关键零部件来检查部件的运动。

    在本练习的第二部分中，需要替换部件中零部件的简化表示，定义枢轴点的角度约束，然后使用 Autodesk Inventor 特有的约束驱动功能来生成部件动画，以检查零部件发生干涉的位置。

    从通过浏览器快捷菜单所获得的“特性”对话框中，可以查看零件的自由度。在“特性”对话框的“引用”选项卡中，可以打开或者关闭“自由度”选项。“自由度”选项也可以在“视图”菜单中找到。

    本练习说明了如何适当地约束部件以便进行运动检查。

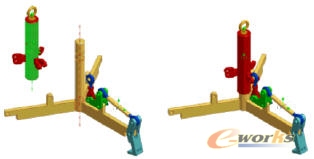

    下图显示了完成的练习。

    练习：删除自由度约束

    1 激活项目tutorial_files 后，打开文件“remDOFs.iam”。部件应如下图所示：

    2 单击“视图”→“自由度”。NewSleeve.ipt 零件没有进行约束，因此六个自由度都可用。

    3 单击工具面板或“部件”工具栏中的“约束”工具。在NewSleeve.ipt 的长轴和穿过NewSpyder.ipt 圆柱特征的轴之间添加配合约束。该约束将删除从套筒的两个平动自由度和两个转动自由度。
