基础视图

    在本练习中，将创建一个基础视图，然后创建多个投影视图以创建多视图正交工程图。最后，向工程图中添加等轴测视图。

    练习：创建基础视图

    1 激活项目tutorial_files 后，打开“baseview-2.idw”文件。该工程图文件包含一张图纸，并且该图纸带有图框和标题栏。

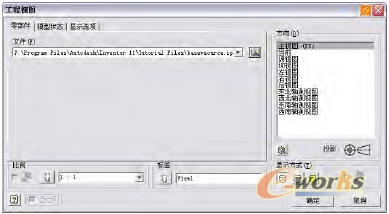

    2 单击“工程视图”工具面板上的“基础视图”工具。将显示“工程视图”对话框。

    3 单击“浏览”按钮，然后双击basevsource.ipt 将其用作视图来源。

    4 确认是否在视图列表中选择了“主视图”。将“比例”设置为 1。

    5 单击“显示选项”选项卡，然后确定未选中“所有模型尺寸”。

    6 将视图预览定位到图纸左下角的 B7 区中。单击图纸以放置视图。

    7 单击“工程视图”工具面板上的“投影视图”工具。

    单击基础视图，并将光标竖直移动到基础视图上方的点。在 E6 区单击图纸，放置俯视图。

    8 将光标移动到基础视图的右侧。在 C2 区单击图纸，放置右视图。

    9 单击鼠标右键并从关联菜单中选择“创建”。

    现在创建等轴测视图。

    10 单击工具面板或“工程视图”工具面板中的“投影视图”工具。

    单击基础视图并将光标移动到右视图的上方。在 E3 区单击图纸，放置等轴测视图。

    11 在图纸上单击鼠标右键，然后选择“创建”。
