对选定的柔性部件，也能通过相同的方法将柔性部件改变成非柔性部件。不过要注意，上面将油缸子装配设置成柔性，只是因为在这个装配中会有两个以上的位置引用这个子装配，而它们各自的动作结果并不相同。如果将这样条件下的油缸由“柔性”改成“非柔性”会报告错误提示（参见图1-13），而且这样做完全不符合正常的思维逻辑，驱动时也将发生错误。

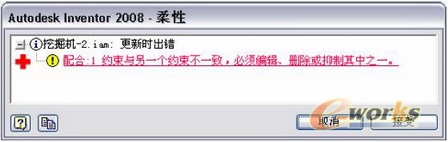

    图1-13 错误提示

    点评：“柔性”是Inventor R9开始添加的功能。但是焊接件和零部件阵列的结果子装配将被限制，而不能设成柔性。

    案例五：形变零件

    在实际工作中，往往需要观看一些物体的变形情况（如轧制过程中钢坯的变形、挤压成型等）。在Autodesk Inventor中，通过装配约束所能实现的不仅是机构的刚体运动，也能够模拟物体的变形情况。

    对于形变零件的动态模拟，可以启用“驱动自适应”选项来实现。下面以弹簧为例来模拟弹性变形的过程。

    实现过程：

    1) 首先创建弹簧零件：用两个工作面来确定弹簧的始末两面，将其中自定义的面设置成自适应身份，由此零件也成为自适应。螺旋扫掠弹簧时弹簧参数应当是“圈数和高度”，而高度参数是引用前边的两面距离的计算尺寸。保存做好后的弹簧零件

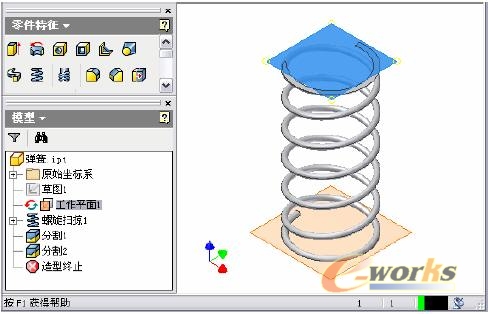

    图1-14 弹簧

    2) 然后打开模型文件弹簧装配-1.IAM，这个装配包含两个控制弹簧两端的零件，它们之间的关系也已经定义完毕

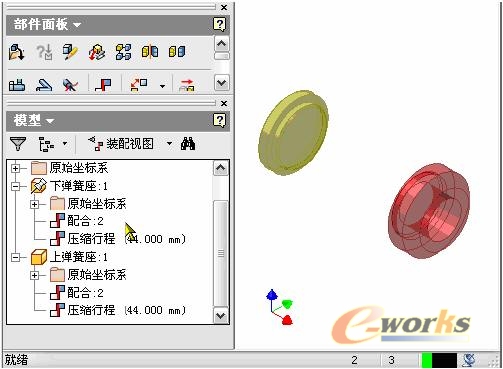

    图1-15 装配模型
