标题栏

    标题栏信息（通常在完成工程图时输入）是从工程图特性中获得的。在工程图浏览器中的工程图名称上单击鼠标右键并选择“iProperties”。在“特性”对话框中输入信息，值将显示在标题栏中的相应位置。

    “工程图特性”对话框具有六个用来输入信息的选项卡：

    ■ 常规
    ■ 概要
    ■ 项目
    ■ 状态
    ■ 自定义
    ■ 保存

    尽管在启动工程图时输入了一些标题栏信息，但是在工程图完成之后才会输入批准和批准日期。

    标题栏中显示的其他信息是从操作系统、工程图和图纸中导出的。

    注意 日期格式是由系统的“区域设置”应用程序（位于“控制面板”文件夹中）设置的。

    使用尺寸和标注

    在本练习中，将创建工程视图，编辑视图，然后为夹具（用来在机加工操作中固定工件）的工程图添加尺寸和标注。

    模型尺寸和工程图尺寸都用来标注特征大小。

    练习： 向工程图添加视图

    1 激活项目tutorial_files 后，打开“dimsannot-5.idw”文件。该工程图文件包含一张图纸，并且该图纸带有图框和标题栏。

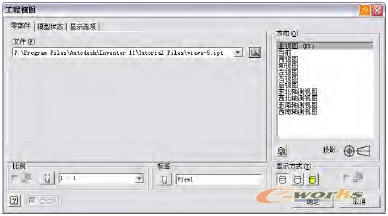

    2 单击工具面板或“工程视图”工具面板上的“基础视图”工具。将显示“工程视图”对话框。

    3 单击“浏览”按钮，然后双击views-5.ipt，将其用作视图的来源。

    4 在“零部件”选项卡上，确认是否在视图列表中选择了“主视图”。将“比例”设置为 1:1。

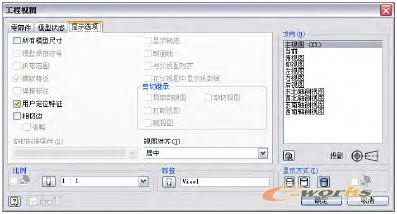

    5 单击“显示选项”选项卡。确保没有选择“所有模型尺寸”。选择“相切边”对话框。

    6 将视图预览定位在图纸的左下角（在 C6 区中）。单击图纸以放置视图。
