设置尺寸格式

    可以格式化尺寸，以添加更多信息、调整精度或添加公差。

    练习： 格式化工程图中的尺寸

    1 在“15°”尺寸上单击鼠标右键，然后选择“文本”。

    2 在“文本格式”对话框中，输入TYP，然后单击“确定”。

    3 在 16.00 尺寸上单击鼠标右键并选择“文本”。

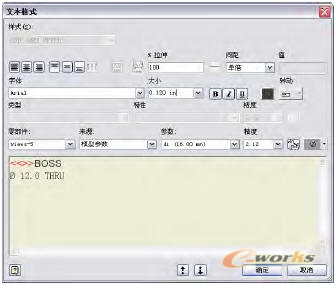

    4 在“文本格式”对话框中的插入点处，按空格键，然后输入BOSS。按ENTER键。

    5 从对话框的符号列表中进行选择。

    6 从字体下拉列表中选择“Arial”。

    7 按空格键并输入“12.0 THRU”。

    8 单击“确定”。

    系统将显示格式化后的尺寸。

    添加标注和指引线文本

    在下面的步骤中，将添加通用注释并使用指引线文本来描述圆角。

    练习： 向工程图添加注释和指引线文本

    1 单击工具面板或“工程图标注”工具栏上的“文本”工具。

    2 单击俯视图右下方的某个点。

    3 输入TOLERANCE FOR，然后按ENTER 键。

    4 在下一行中，输入“ALL DIMENSIONS”（后跟空格）。

    5 从符号列表中选择公差图标。输入0.5。单击“确定”。单击鼠标右键，然后选择“完成”。

    6 单击工具面板或“工程图标注”工具栏上的“指引线文本”工具。
